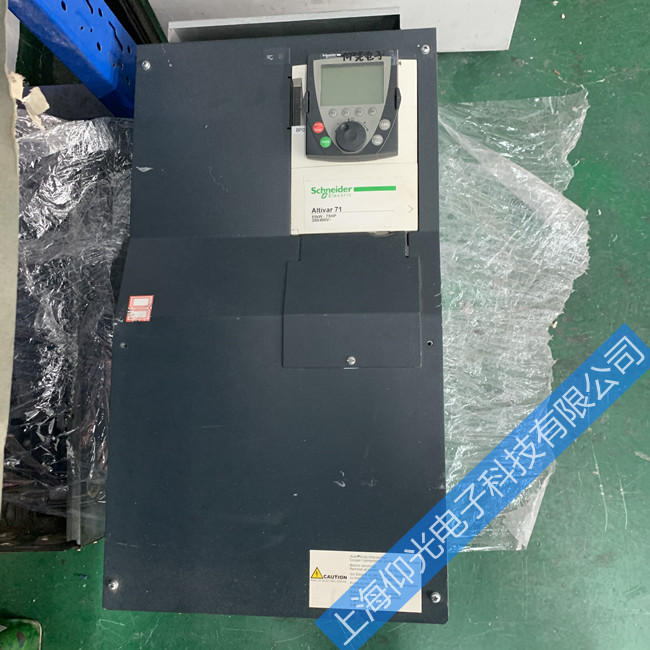

施耐德變頻維修
一、主要接口
1.hd64f3664fy是瑞薩電子的16位單片機，里面是帶程序的。
2.CN7A插口是主控板指令插口，這個指令主控板自檢通過后發出，大約延時2s左右。
3.CN2A這個條排線有4種功能。1.2針=故障檢出。3+/4-針是充電驅動板+15v供電。5+/6-針是母線電壓經過減壓后輸入，到單片機的電壓不超過5v。7/8/9針是三相輸入電壓減壓輸入，幅度不超多5v。
4.CNL1G對應u相可控硅；CNL2G對應v相可控硅驅動；CNL3對應w相可控硅。
二、工作原理
變頻器上電完成自檢后，主控板便發出一個高電平，經過充電驅動板上的光耦（pc2隔離，cpu的37足得到一個低電平，這時脈寬震蕩信號開始形成。但這個震蕩信號必須配合cn2a插口的R/S/T三相正向脈沖工作，R/S/T經過max494整形放大后，變成正向觸發脈沖，這個脈沖相當于一個同步開關，融匯上cpu自身所產生的脈寬信號，分別從CPU11/12/13足發出，經過電流放大（可控硅觸發都是電流驅動），驅動可控硅的的G/K觸發足通斷。當三個驅動信號依次完成觸發，完成一個正向整流周期。
三、關于取樣脈沖信號
簡單的可控硅整流電路，是不含脈寬信號直接控制可控硅去了。含脈寬信號是為了將直流電壓由低到高，逐漸導通，完成充電。那么，為什么可控硅整流電路，都需要從輸入供電端取同步脈沖呢？
原因就是：交流電是由正負180度的周期組成的，只要是整流電路，不管你用正半周或者負半周，都只能取拾半波的電能。電這個東西，又不可目測，你怎么知道現在是正半波還是負半波呢，這個時候同步頭就顯得尤為重要了。打個比方，本來該正半周導通的，你卻在負半周的時候?qū)ǎ@樣不但取拾不到電能，還要炸模塊的（笑）。
四、故障檢出
整流過程完成，那主控板怎樣判斷三相整流部分是否都正常工作呢？這有兩個標準：1.三相電壓輸入脈沖；2.母線電壓。
根據上面描述，我們知道，R/S/T進線電壓，必須有同步脈沖到充電驅動板的，過程中不管那相沒有同步脈沖，CPU就認為該相無供電！充電板的cpu也無法輸出同步的驅動脈寬信號。母線電壓：如果變頻器待機狀態，母線變化還不明顯，但一旦加載缺相，母線下降就很明顯，這是第二個判斷點。有了這兩個判斷依據，cpu14足就會發出不同的脈沖，驅動電源板上的隔離光耦。
充電板實測：正常的時候，14足脈沖頻率50hz左右，當缺相發生，或者母線電壓波動過大的時候，輸出頻率大于50hz，頻率自動升高，主控板報警出現。
