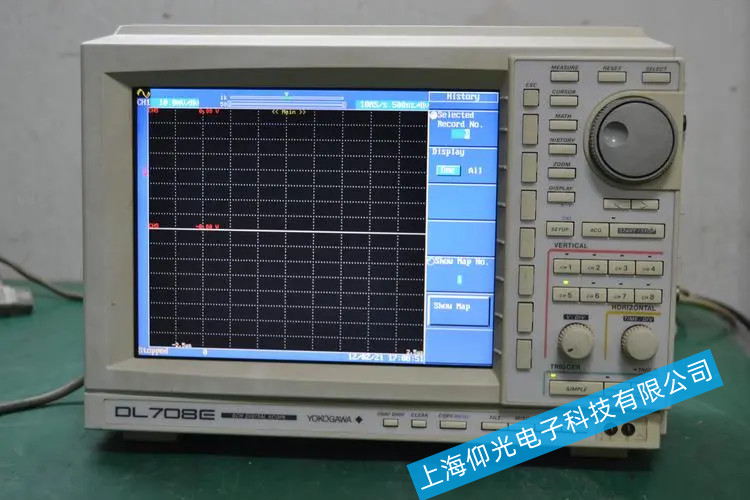

泰克示波器x軸的故障判斷維修與故障解決方法
①合上電源開關指示燈不亮。方法：檢查供電電源、電源線、保險絲、電源變壓器。
②合上電源開關指示燈亮，但無掃描光跡。方法：將垂直水平位移居中，Y方式置“Y1”，t/ cm置“1ms”，掃描方式置“自動”，X 方式置 “A”，增加輝度若仍無光跡出現,進入下一步;置t/ cm 為“X 外接”，看是否有光點出現，若不出現則進入第二步;先后拔掉機板上的Y輸出插座和內觸發信號輸出，并將其短接，若此時出現光跡說明Z軸放大器正常，檢查Y輸出放大器或X輸出放大器，反之，檢查Z軸放大器;若置t/ cm為“X外接”時,有光點出現則進入第三步，檢查X輸出放大器和產生鋸齒波的掃描發生器。
③Y位移不正常。方法：短路延遲線，觀察光跡線或光點能否回到屏幕中心， 若能回到屏中心則檢查Y前置放大器和延遲線電路，若不能回到屏中心則檢查Z輸出放大器。
④水平位移不正常，方法:檢查X輸出放大器。
⑤所測試波形不同步，方法:將Y方式和內觸發置“Y”，觸發耦合置“AC”，觸發源置“內”， 調節電平，若還不能穩定顯示則檢查觸發發生器和觸發信號放大器。
⑥Y位移正常，但Y方式置“交替”或“繼續”異常，檢查垂直位移開關電路。
⑦聚焦不良或亮度太暗，方法：建議檢查示波管控制電路。此外，與X 輸出放大器有關的故障現象還有信號周期測試誤差大,與Y輸出放大器有關的故障現象有信號幅度測試誤差大，還有一些使用不當而造成的假故障，如：觸發選擇按鈕沒選擇“自動”或“觸發”時無掃描基線，示波器的探頭接觸不良時無測試信號或測試信號不良，同步觸發選擇錯誤造成的不能同步等。
