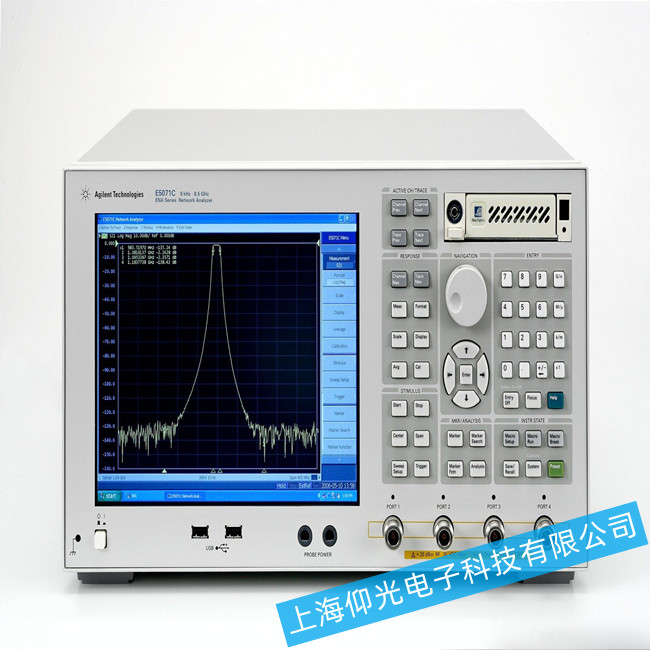

安捷倫E5071C網絡分析儀顯示花屏故障維修
一：無顯示。
故障原因及修理方法：通常有以下原因造成故障如保險絲壞;高壓輸出線連接不可靠;信號線連接不正常;電源板故障;顯示器壞。根據不同原因更換元器件或重新連接即可。
二：顯示花屏。
故障原因及修理方法：可由顯示電路排線接觸不良引起，重新安裝牢固或更換即可。
三：按按鈕或擰旋鈕時不起作用、調節不連貫或顯示數字往回跳。
故障原因及修理方法：主要是由于按鈕或旋鈕接觸不良引起的，需要清潔或清洗按鈕電路觸點或旋鈕內部觸點。
四：前面板各旋鈕及按鈕均不起作用。
故障原因及修理方法：檢查與主板的連接線是否正�；蛴芍靼咫娐芬稹�
五：?jiǎn)?dòng)后自檢正常，但1通道或2通道無法加入信號。
故障原因及修理方法：多為輸入BNC連接頭與主板斷開，重新焊接即可。
六：?jiǎn)?dòng)后自檢不正常，顯示CH1或CH2采集板故障或主板故障等。
故障原因及修理方法：泰克數字示波器開機后自動運行自檢程序，若顯示某項失敗，則這部分一般有問題，主要是在主板上，有時電源故障也會引起自檢不通過。
主板上最常見的故障為CH1或CH2采集檢測故障，因?yàn)檎Ｊ褂脮r(shí)，輸入信號由垂直通道輸入儀器，一旦超出儀器容許輸入電壓，會燒壞主板模擬輸入部分及采集電路。輸入放大器及數據采集電路均為集成電路，除非特別嚴重?zé)龎模酒话愫苌賶�，主要檢查外圍電路元件。
