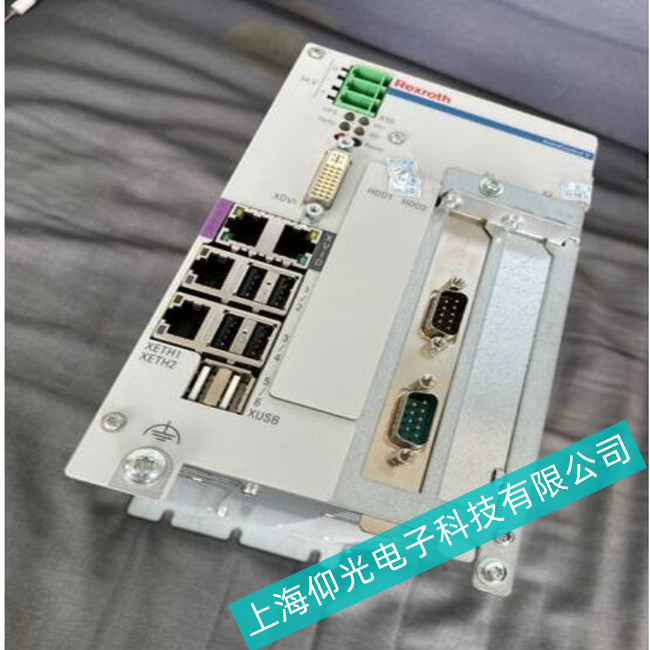

Rexroth力士樂工控機BTV30系列上電燒保險故障原因
一、力士樂工控機BTV30系列加電瞬間燒保險絲
為方使分析將顯示器整機電路分成三個部分:1.消磁電路 2.電源交 直流變換電路3.主板電路
消磁電路故障:
由等效方框圖看出，消磁電路與電源交 直流變換電路及主板電路相并聯。如果消
磁電路有短路故障，加電時相當于將輸入的交流電短路，必然燒斷保險絲。消磁電路一般由消磁電阻,消磁線圈及聯接插座組成。以消磁電阻的故障率為最高消磁電阻是一個具有正溫度系數的熱敏電阻，它的冷態阻值一般為 18~36 ，熱態阻值在100K 以上。當消磁電阻的溫度系數發生變化而使其熱態阻值變小時，便會出現加電瞬間因消磁電流過大而燒保險絲的故障現象。日常檢修中，一般多以測量消磁電阻的冷態阻值來判斷它的好壞，而忽視了它的熱態阻值。因此這種元件具有一定的故障隱藏性，判斷消磁電路是否有短路故障的方法通�？刹捎梅指罘�。具體方法是:先將消磁電路與主機電路脫開，然后給顯示器加電，如這時不冉燒 保險絲，使可斷定是消磁電路短路故障。一般只需更換相同規格的消磁電陽，故障即可排除。
電源交直流變換電路故障
電源交直流變換電路與消磁電路相并聯，如果電源交直流變換電路中有嚴重短路故障，加電時必然也會發生燒保險絲的故障現象。
在電源交 直流變換電路中:某一整流管擊穿短路:濾波電容嚴重漏電;功率開關管或厚膜電路中的大功率管擊穿短路均能引起加電燒保險絲的故障現象。檢修這類故障的方法，一般需用萬用表測量整流二極管、功率開關管或厚膜電路中的大功率管、相關電阻、電容、濾波電容等元件極間是否有短路、斷路及嚴重漏電故障，查出所有故障元件，更換后一般故障可排除。
力士樂工控機BTV30系列主板電路故障:
主板電路串接在電源交 直流變換電路的后邊，在電源交 直流換電路中一般都設有過載保護電路，所以當主板電路發生一般性短路故障時，只會引起電源保護，不會燒保險絲。但當行輸出部分有嚴重短路故障時，也會引起加電燒保險絲的故障現象。
主板電路中，一般以行輸出部分的故障率為最高。所以檢修這類故障時，應首先測量行輸出部分(特別是行輸出管)極間是否嚴重短路,查出故障元件,更換后一般故障可排除。
二、力士樂工控機BTV30系列加電后隨機燒保險絲引起這類故障的原因并不是電路中某一元件完全損壞，而是其性能不穩定或參數變化引起的。大體上有如下幾方面原因:口消磁電阻溫度系數不穩定，使它的熱態阻值有很大的變化。一般表現為:在每天的第一次開機時，由于其熱態阻值不能很快上升到足夠大，使消磁電流過大燒斷保險絲。當換上一只新的保險絲再開機時，便不再燒保險絲。
上海仰光電子科技有限公司專業維修力士樂工控機范圍包括：按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。進不了界面、無顯示、亮度看不清楚；，液晶屏顯示豎條、橫條、多畫面，觸摸屏上電無反應，上電燒保險，上電藍屏，通電幾分鐘后屏幕變?yōu)樗{(lán)屏，主板故障，黑屏，通訊時有時無，觸摸失靈，有時白屏，觸摸面板故障，死屏，電源板故障， 液晶故障，觸摸面板損壞，觸控正常但主板程序無反應，觸摸不良，觸摸失靈；操作靈敏度不夠，上電無任何顯示，PWR燈不亮但其他一切正常，雙串口無法通訊 ，主板松動 ，CPU、內存、顯卡，485串口通訊不良，觸摸屏上電無反應，通訊不良，畫面不能切換， 觸摸死機等常見故障等。
