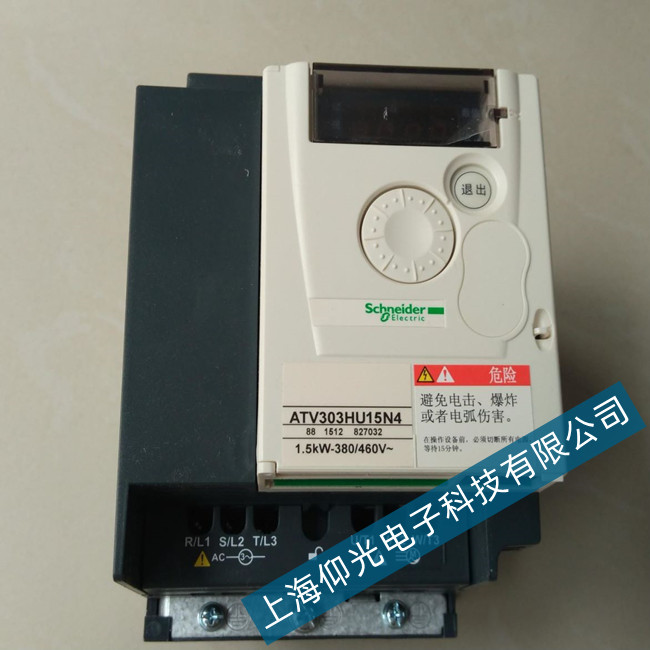

施耐德變頻器ATV31開機顯示SCF3故障修理要點總結

故障現象：變頻器運行中有時顯示SCF3故障，有時候運行正常。

檢查過程：

將該變頻器拆開，檢查變頻器的整流模塊、逆變模塊，測試二極管特性好。將變頻器送電，顯示正常，變頻器運行一會，測量UVW端子，輸出電壓平衡。帶電機運行，過一段時間后，發現變頻器顯示SCF3故障。

故障原因分析：

“SCF3”代碼的解釋為“短路或接地故障”，我們推測出現故障的原因可能有三種：

1、變頻器輸出短路。

2、變頻器輸出接地。

3、如果幾個電機并聯，輸出有較大的對地漏電流。

首先，由于變頻器輸出電壓平衡，并且可以帶電機運行，可以排除變頻器輸出短路的狀態。

第二，由于該變頻器帶的電機是我公司的測試變頻器所用的電機，一直以來就在使用。并且之前還用的良好。排除電機接地短路引起的，剩下的就是變頻器的問題了。

第三，將變頻器全部拆下，靜態測試整流模塊，逆變模塊。同時進行觸發整流和逆變模塊，測試結果良好。電解電容拆下，檢查電容外觀，沒有破損的痕跡，也沒有電解液體外流現象。然后進行充放電測試，電解電容性能良好。

第四，檢查結構件，處理結構件上腐蝕痕跡，然后發現結構件上很多地方被腐蝕，在接線排上的螺絲有明顯的腐蝕痕跡，并且還有放電的痕跡，在螺絲端子中間絕緣塑料也被腐蝕，當有大電流的時候，就會出現相間短路或者是對地短路。

第四，測試變頻器的CT,性能良好。測試驅動卡，IGBT門級驅動線路正常，電流檢測線路正常。

維修過程：

該變頻器清潔后，依次安裝整流模塊、逆變模塊、電容。然后連接件處理干凈，去除打火痕跡及生銹痕跡，安裝驅動卡，待整機安裝好后，測試，符合上電條件。給變頻器送電，開機、輸出電壓平衡，帶負載到額定電流，變頻器發熱也正常，該變頻器修復。

經驗總結：

上海仰光電子維修中心根據多年來對施耐德變頻器檢修經驗，得出結論：此故障是由于變頻器主回路端子和絕緣片腐蝕及打火，從而變頻器輸出端子相間和對地絕緣不好，導致運行中顯示SCF3故障。
