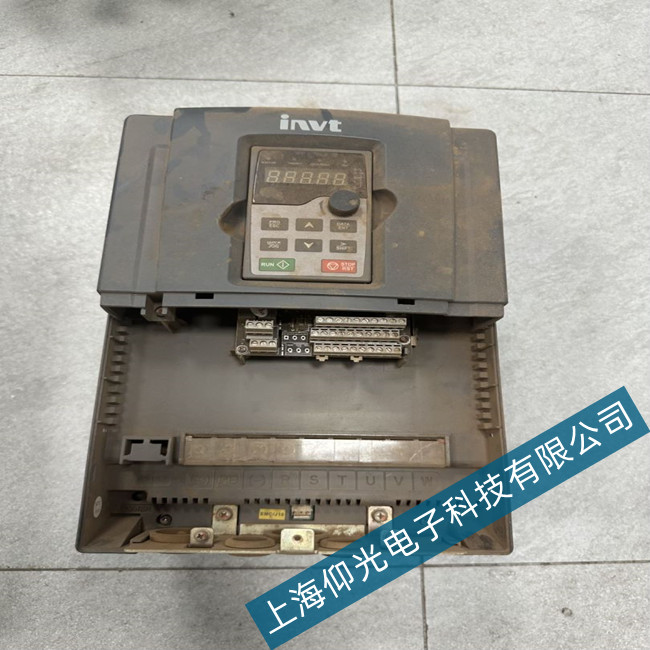

英威騰變頻器CHV100系列過流故障現象的維修技巧

過流故障分為三種:“OC1”，表示加速運行過電流;“OC2"， 表示減速運行過電流;“OC3" ，表示恒速運行過電流。該故障建議采用先外后內的原則，即首先判斷故障是否因為:參數設置不當、引起輸入電網波動、干擾嚴重、 負載電機短路、負載慣性過大、變頻器功率偏小等導致;再檢測變頻器內部相關硬件。出現過流故障分為多種情況，維修判斷時需注意區分：

(1)上電即提示“OC3"需要先判斷故障是因驅動板還是控制板引起的。首先用萬用表直流電壓擋測量驅動板上IU、IV、IW三點電壓，正常情況下為OV。若電壓正常，則說明“OC3”故障是因控制板異常導致(包括34P排線);若某相不為0V，則說明驅動板上的電流檢測電路異常。

(2)驅動板故障引起“OC3"的檢修方法運放電路主要由TL082組成的，其內部集成了兩路獨立的運放電路，引腳定義為:⑧、④腳為土15V供電腳;②、③、⑤、⑥腳分別為兩路運放的同/反相輸入端;①、⑦腳為兩路的輸出腳(IU、IV、IW)。正常狀態下，TL082每路運放同相與反相輸入端電壓相等，輸出(①、⑦腳)電壓為0V。若電壓異常，則說明TL082損壞。

(3)主控板故障引起“OC3”的檢修方法

主控板上的電流檢測及限流保護電路，主要由TL082運放電路組成的信號跟隨器，以及由LM393組成的電壓比較電路構成。LM393內部含有獨立的4路電壓比較器，每路比較器同運算放大器相同，都有一個同相輸入端和反相輸入端，其工作原理是:如果同相輸入端電壓高于反相輸入端電壓(1.6V)時，則輸出為高電平3.3V，反之則輸出為低電平0V。正常情況下，主控板上的OC3、OC1、OC2三點電壓(比較器輸出端)均為高電平3.3V。

(4)帶載時提示“OC1/OC3”

此故障現象表現為上電及空載運行(不帶電機)正常，帶上電機運行即出現過流故障時，通常為驅動板故障引起(驅動部分電容有問題);帶小電機正常、大電機報過流故障，則多由霍爾傳感器異常導致。

(5)加載時提示“OC3”

首先需要判斷變頻器是否因參數設置或負載原因，導致加載時或電流加載到一定值時報“OC3”故障碼(帶載時提示“OC3”，則測量關鍵點靜態電壓是否正常)，否則檢修時需先觀察電流檢測電路是否有虛焊、接觸不良的情況;再對比三相測量電流檢測電路中的關鍵元件的在路阻值;然后采用替換法代換易損及可疑元件(如霍爾、光耦、貼片電容等)。
