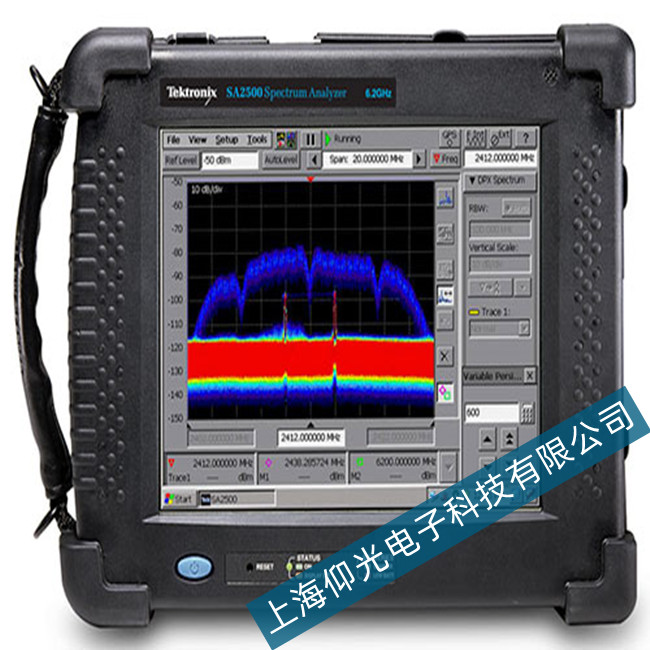

泰克SA2500/H500系列頻譜分析儀維修維護詳細步驟
一、確保正確接地
1、務必使用分析儀隨附的三相交流電源線。
2、將儀器正確接地，以防止靜電荷積聚。大量靜電荷的積累可能導致儀器損壞和操作人員受傷。
3、不要使用帶有無保護接地導體的延長電纜、電源線或自耦變壓器，以免損壞接地保護。
4、檢查交流電源的質量和極性;所需的交流電壓為100 V、120 V、220 V ±10% 或 240 V + 5%/-10%。接地線的預期電阻< 1Ω，中性線和接地線之間的電壓<1V，必要時安裝不間斷電源。
二、閱讀警告標簽和技術指標
1、不得超過技術指標指南中提供的參數值，或分析儀上黃色警告標簽指示的值。
2、要達到所列的技術指標需要什么條件，請參考技術指標指南。請注意有關穩定時間、儀器設置和校準要求的信息。
三、避免向分析儀輸入過多的功率
1、限制頻譜分析儀要測量的信號電平，以避免前端損壞。施加到前端的過大功率可能會損壞前端組件。典型的最大RF輸入信號電平為30dBm(1W)。
2、在打開或關閉連接的設備或試件之前，請關閉試件/信號源或降低其功率。這將有助于防止意外的電壓上升或下降，并避免對分析儀的輸入或輸出產生影響。根據需要適當使用直流阻斷器、限幅器或外部衰減器。
例如：11742A DC隔離電容可以阻擋45 MHz以下的DC信號，允許高達26、5GHz的信號通過。它適合與高頻示波器配合使用，或是在偏置微波電路中使用，對有可能損壞昂貴測量儀器的低頻信號進行抑制。
四、保護射頻輸入連接器
1、謹慎操作，不得彎曲、撞擊或?qū)φ廴魏芜B接到分析儀輸入端的被測件(DUT)，例如濾波器、衰減器或長電纜等)。這樣可以減少輸入連接器和已安裝硬件所承受的張力。
2、確保輸入端適當?shù)刂瓮獠窟B接器件(而不是任其懸掛)。
3、不得混用50Ω和75Ω連接器和電纜。
五、正確使用射頻電纜和連接器
1、避免反復彎曲電纜。彎曲角度過大可能會立即損壞電纜。
2、限制連接和斷開的次數，以減少磨損。
3、使用前檢查連接器;檢查是否有灰塵、裂紋和其他損壞或磨損跡象。有故障的連接器可能很快導致完好的連接器出現問題。
4、務必使用扭矩扳手和測量工具連接射頻連接器。
5、清潔被污物污染的連接器，以免影響連接的電氣性能或損壞連接。
六、正確防止靜電放電
1、靜電放電(ESD)可能會損壞或摧毀電子元件。因此，測試應盡可能在防靜電站上進行。將所有組件遠離可能產生靜電的材料，距離至少1米。在將同軸電纜連接到分析儀之前，電纜的中心和電纜的外導體瞬時短路接地。
2、在運輸和移動設備之前，在所有射頻連接器上安裝ESD屏蔽。
七、保持適當?shù)耐L(fēng)和濕度條件
1、定期檢查和清潔儀器的通風孔�？諝饬魍ú粫晨赡軐�(dǎo)致儀器工作溫度過高，進而出現故障。儀器的工作溫度為20℃至30℃。
2、將產品安裝在機箱中時，不得堵塞進出儀器的空氣對流通道。機箱每消耗100 W功率，環境溫度必須比產品的工作溫度低4°C。如果機箱的總功耗大于800 W，則必須使用強制通風。
八、采用正確的運動方法
1、運輸儀器時，請握緊儀器并提起。
2、避免用手直接抓住前面板來抬起儀器。如果儀器滑動，鍵盤、旋鈕或輸入連接器可能會損壞。
3、使用手推車或兩個人來幫助移動沉重的儀器。正確包裝儀器以便運輸。
4、使用非指定的包裝材料可能會損壞儀器。任何形狀的苯乙烯珠都不得用作包裝材料。它們不能為設備提供足夠的緩沖，并可能產生靜電，造成設備損壞。盡可能保留原包裝，以便在運輸儀器時重復使用。
九、改變儀器設置
1、在進行任何測量之前，首先檢查特殊應用所需的測量過程和設置(參見測量指南)。
2、根據維護類型，分析儀設置必須恢復到出廠設置。
