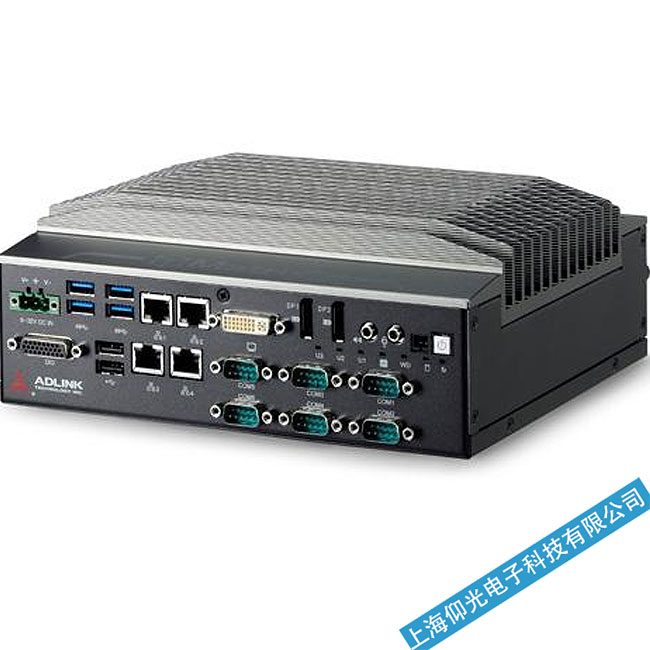

維修工控機電源模塊可以分兩個步驟進行:
1.在斷電的情況下，用戶可以通過目視檢查，嗅覺，詢問和測量進行維護。
工控機外觀檢查:打開工控機電源外殼，檢查電源保險絲是否燒斷。檢查電源內部。如果PCB上的組件被燒毀，用戶應檢查周圍的組件和相關的電路組件。
氣味:檢查工控機電源內部是否有燒焦的氣味，以及是否有燒毀的組件。
問:詢問工控機電源的損壞過程，并檢查是否存在違規操作
測量:通電前，用萬用表測量高壓電容器兩端的電壓。如果開關電源無法振蕩或出現由開關管引起的故障，則在大多數情況下，HV濾波電容器兩端的電壓都不會釋放。由于電壓確實很高，請小心!在測量交流電源線兩端的正向和反向電阻以及電容器的充電狀態時，電阻值不應過低，否則電源內部會出現短路。另外，應確認電容器已釋放并充電。然后，用戶需要分別在釋放負載后測量各個輸出端的接地電阻。通常，萬用表的指示器應擺動以釋放或充電電容器。
2. 開機測試開機后，檢查電源保險絲是否燒斷，組件是否冒煙。如有需要，用戶應切斷電源進行維護。測量HV平滑電容器兩端是否有300V的電壓輸出。如果正常，用戶應檢查整流二極管和濾波電容器等。測量高頻變壓器次級線圈是否有電壓輸出。如果正常，則應檢查開關管是否損壞，開關管是否振蕩，保護電路功能是否正常。如果發現上述問題，則需要檢查整流二極管，平滑電容器和三通。輸出側的調節管。
3. 三菱工控機電源模塊故障維修總結:如果三菱工控機電源在啟動后停止，用戶應通過測量PWM芯片的保護電壓來檢查電源是否仍處于保護狀態。如果電壓超過規定值，則表示電源處于保護狀態，用戶應查明保護狀態的原因。
