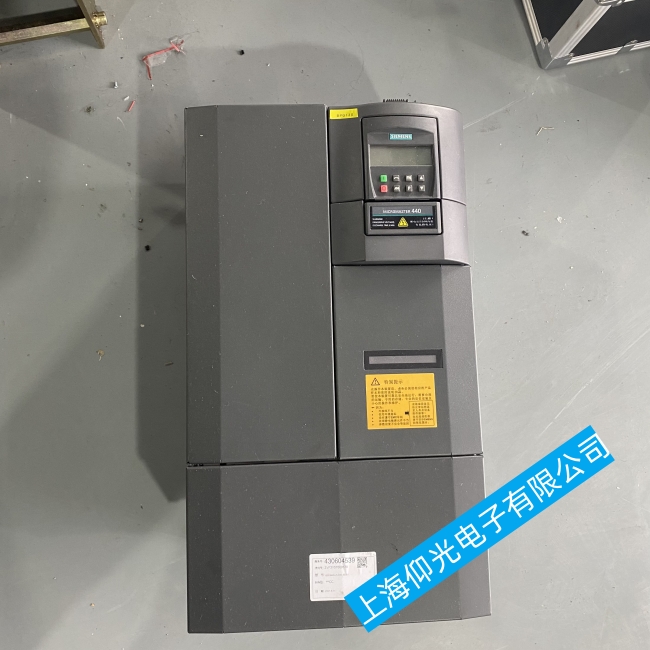

山東南京西門子變頻器故障三大經典維修案例一覽
一、西門子MMV6SE32214.0kW變頻器維修
靜態測量逆變模塊正常，整流模塊損壞。
原因分析：整流模塊損壞通常是由于直流負載過載、短路、元件老化等原因造成的。
維修步驟：測量PN間的反向電阻值（萬用表的正表筆接N，負表筆接P），可以指示直流負載是否過載或短路。測PN間電阻值為15052，正常值應為幾十千歐，說明直流負載過載；逆變模塊正常，可以排除；檢查大濾波電容、均壓電阻是否正常；檢查制動開關裝置，如有損壞、短路，拆下制動開關裝置，測量PN間電阻值，正常。
更換制動開關裝置，變頻器恢復運行。該故障可能是由于變頻器減速時間設置過短，制動過程中產生較大制動電流，損壞VT制動接觸器裝置所致。當制動開關裝置損壞或短路時，制動電阻直接置于PN之間，產生很大的電流（約為額定電流的一半）。
變頻器運行時，整流模塊的充電電流為正常充電電流與流過制動電阻的電流之和。整流模塊因長期在過載條件下運行而損壞。如果生產工藝允許，增加減速時間可以防止這種故障再次發生。
2、西門子MM420 37kW變頻器維修
靜態檢測顯示逆變模塊正常，整流模塊損壞。
'檢修步驟：檢查PN間反向電阻是否低于正常值。變頻器拆解后發現，有液體痕跡從大濾波電容流到大濾波電容組合的電路板上。進一步檢查發現，兩個大濾波電容已損壞漏電，且漏電嚴重。更換電容，清洗大濾波電容組合電路板，然后測量PN間反向電阻值正常，變頻器恢復正常工作。如果按需要進行日常檢查和定期維護工作，可以避免此類故障。
3、西門子MM430 11千瓦變頻器維修
靜態檢測顯示逆變模塊正常，整流模塊損壞。
'檢修步驟：測PN間反向電阻值在規定范圍內，主電路未發現異常。初步判斷整流模塊因自然老化損壞。然而，在清潔和檢查過程中，發現驅動系統組件有損壞的跡象。進一步測量發現，有一個元件損壞，導致驅動器輸出仍然處于高電平。
更換整流模塊，修復驅動電路。變頻器運行過程中，其中一個控制電路突然損壞，導致輸出始終保持高電平，導致變頻器橋臂上的兩個開關器件同時動作，造成短路。重要的電路和電流。整流模塊首先損壞，失去高壓直流電源，防止逆變模塊損壞。
