在檢查高壓直流電壓和低壓直流電壓之后，在檢查了變頻器維護和檢測電壓采樣電路之后，以及在對集成放大器電路進行檢查之后，都沒有發現問題。由于集成放大器的故障，輸出信號將異常。

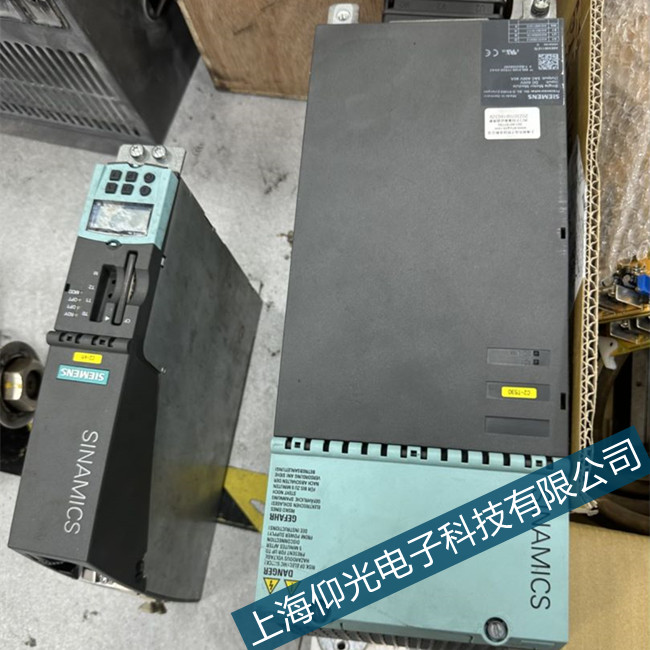

6SN1145模塊燒維修：
F32885 (N, A) 編碼器 2 DRIVE-CLiQ(CU)：循環數據傳送故障
信號重要性： 組件號 : %1, 故障原因 : %2
驅動體 : VECTOR_G130/G150
反應： OFF1 (IASC/ 直流制動器 , OFF2, OFF3, 無 )
應答： 立即
原因： 編碼器模塊 （編碼器 2）和控制單元之間的 DRIVE-CLiQ 通訊有故障。
節點發送和接收不同步。
故障值 （r0949, 十六進制）：
yyxx hex: yy = 組件號，xx = 故障原因
xx = 1A 十六進制 = 26 十進制 :
在收到的報文中沒有設置生命符號位，而且報文收到得太早。
xx = 21 十六進制 = 33 十進制 :
循環報文還沒有到達。
xx = 22 十六進制 = 34 十進制 :
在報文的接收列表中有時間錯誤。
xx = 40 十六進制 = 64 十進制 :
在報文的發送列表中有時間錯誤。
xx = 62 十六進制 = 98 十進制 :
過渡到循環運行時出錯。
處理： - 檢查相關組件的電源電壓。
- 執行上電。
- 更換相關組件。
參見： p9915 ( 主站斷路閾值 DRIVE-CLiQ 傳送故障 )
在 … 時的反應 N: 無
在 … 時應答 N: 無
在 … 時的反應 A: 無
在 … 時應答 A: 無
西門子數控機床維修，西門子數控機床電源模 塊維修，西門子6SN1123維修，西門子 6SN1145驅動電源模塊維修，西門子6SN1146電源驅 動模塊維修，模塊無輸出維修，6SN1145模塊燒維修，輸出控制點壞維修，使能不正常維修，報故障維修，模塊炸維修，電源板等不亮維修，欠壓維修，缺相 等等故障。西門子數控611，611E驅動維修，6SN1145維修，6SN1146維修，6SN1118維修，6SN1123維修，我司面向全國專業維 修，模塊炸，輸出電壓低，紅色燈亮，無顯示，缺相，配件齊全，價格合理。
