一、7301故障概述

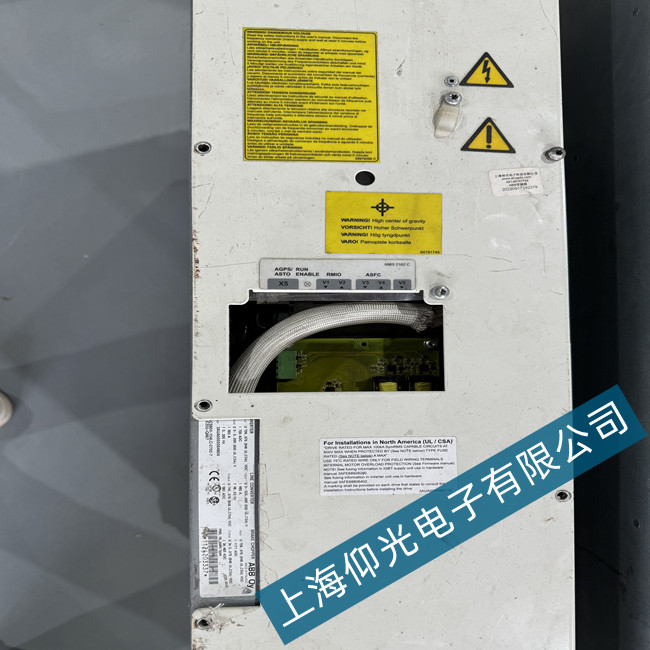

ABB變頻器ACS800的7301故障，通常顯示為“ENCODER ERR (7301)”，這表示脈沖編碼器和脈沖編碼器接口模塊之間，或者脈沖編碼器模塊和傳動單元之間的通訊出現故障。這種故障可能導致變頻器無法正常工作，影響設備的正常運行。
二、故障原因分析
1.脈沖編碼器故障：脈沖編碼器是變頻器中的一個重要組件，用于測量電動機的轉速和位置。如果脈沖編碼器出現故障，比如損壞、松動或者接線不良，就可能導致7301故障。
2.脈沖編碼器接口模塊故障：脈沖編碼器接口模塊是連接脈沖編碼器和變頻器之間的橋梁，如果接口模塊出現故障，也可能導致7301故障。
3.通訊故障：脈沖編碼器和變頻器之間需要進行數據通訊，如果通訊線路出現問題，或者通訊協議不匹配，也可能導致7301故障。
4.參數設置錯誤：在變頻器中，有一些參數與脈沖編碼器的使用相關，如果這些參數設置錯誤，也可能導致7301故障。
三、故障維修步驟
1.檢查脈沖編碼器：首先，需要檢查脈沖編碼器是否損壞、松動或者接線不良。如果發現問題，需要及時更換或者調整。
2.檢查脈沖編碼器接口模塊：如果脈沖編碼器正常，需要檢查脈沖編碼器接口模塊是否出現故障。可以通過更換新的接口模塊來排除故障。
3.檢查通訊線路和協議：如果以上兩個部件都正常，需要檢查通訊線路和協議是否出現問題�？梢詸z查線路連接是否牢固、是否存在斷路或短路等情況。同時，還需要檢查通訊協議是否匹配。
4.檢查參數設置：最后，需要檢查變頻器的參數設置是否正確�？梢酝ㄟ^查看變頻器的說明書或者聯系廠家技術支持來獲取正確的參數設置方法。
四、總結
ABB變頻器ACS800的7301故障通常與脈沖編碼器和其接口模塊相關，通過逐步排查以上幾個方面的故障原因，可以有效地解決7301故障。在維修過程中，需要注意安全操作，避免對設備造成二次損壞。同時，也需要加強設備的日常維護和保養，以預防類似故障的發生。
