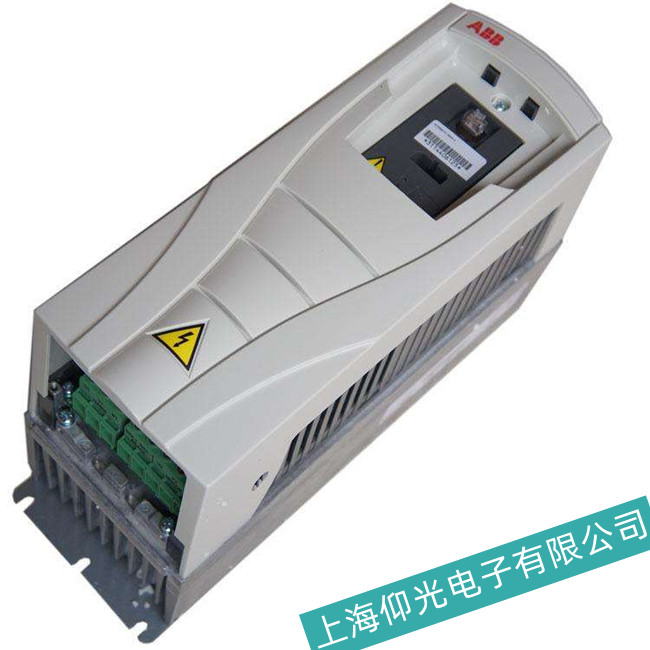

針對ABB變頻器ACS55系列顯示過電流故障的維修，以下是一個詳細的維修方案：
一、ABB變頻器ACS55故障原因分析
過電流故障通常表現為電機不能啟動，或啟動后立即跳閘。ABB變頻器ACS55系列出現過電流故障可能由以下原因造成：
- 電機負載過大：當電機所驅動的負載超過其額定負載時，會導致電機過流。
- 加速時間設置過短：加速時間過短，電機在啟動過程中無法承受過大的電流沖擊。
- 電機及電纜絕緣不良：電機或電纜的絕緣性能下降，可能導致電流泄漏或短路。
- 電源電壓不穩定：電源電壓過高或過低，都可能影響變頻器的正常運行，導致過電流故障。
-
變頻器內部元件故障：如逆變器模塊、控制板等出現故障，也可能引發過電流故障。
二、ABB變頻器ACS55故障維修步驟
-
讀取故障代碼：
- 通過變頻器的顯示面板讀取故障代碼，這是判斷故障類型的重要依據。
-
檢查電機負載：
- 檢查電機所驅動的負載是否超出其額定負載。
- 如負載過大，應減小負載或更換更大容量的電機。
-
調整加速時間：
- 檢查變頻器的加速時間設置是否過短。
- 如加速時間過短，應適當延長加速時間，以減少電機在啟動過程中的電流沖擊。
-
檢查電機及電纜絕緣：
- 使用兆歐表檢查電機及電纜的絕緣電阻，確保其在正常范圍內。
- 如絕緣電阻過低，應更換電機或電纜。
-
檢查電源電壓：
- 使用電壓表測量電源電壓，確保其在變頻器要求的范圍內。
- 如電源電壓不穩定，應采取措施穩定電源電壓，如安裝穩壓器等。
-
檢查變頻器內部元件：
- 打開變頻器外殼，檢查逆變器模塊、控制板等內部元件是否有損壞或老化的跡象。
- 如發現損壞元件，應更換新的元件，并確保元件型號和參數與原裝一致。
-
重新上電調試：
- 在更換元件或調整參數后，重新上電進行調試。
-
觀察變頻器是否恢復正常運行，如仍有故障，應進一步檢查并排除。
三、預防措施
-
定期檢查和維護：
- 定期對變頻器進行檢查和維護，包括清潔、緊固螺絲、檢查接線等。
-
合理設置參數：
- 根據實際應用需求，合理設置變頻器的參數，如加速時間、減速時間等。
-
加強電機和電纜的維護：
- 定期檢查電機和電纜的絕緣性能，確保其處于良好狀態。
-
穩定電源電壓：
- 采取措施穩定電源電壓，如安裝穩壓器等，以減少電源電壓波動對變頻器的影響。
-
培訓操作人員：
-
對操作人員進行培訓，使其了解變頻器的操作方法和注意事項，避免因操作不當導致故障發生。
-
對操作人員進行培訓，使其了解變頻器的操作方法和注意事項，避免因操作不當導致故障發生。
綜上所述，針對ABB變頻器ACS55系列顯示過電流故障的維修，需要從故障原因、維修步驟和預防措施等多個方面入手。通過細致的故障排查和專業的維修措施，可以有效解決過電流故障，確保變頻器的正常運行和長期穩定性。
