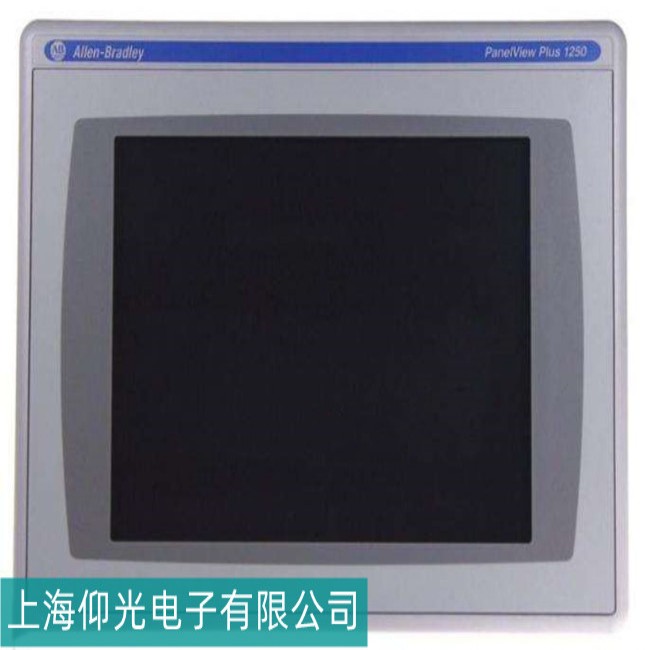

AB 觸摸屏 2711P-T10C21D8S 出現進不了系統故障時，可能是硬件損壞、固件異常、啟動文件丟失或電源問題導致。以下是分步驟的排查與維修建議：
一、基礎排查：電源與硬件連接
1. 電源輸入檢測
-
電壓穩定性：
- 使用萬用表測量電源輸入端電壓（通常為 24V DC），確保電壓在標稱值 ±10% 范圍內（即 21.6V~26.4V），若電壓過低或波動，檢查電源適配器、線路及空開。
-
電源指示燈：
-
觀察觸摸屏電源指示燈（通常為綠色）：
- 不亮：可能是電源模塊燒毀、保險絲熔斷或主板供電線路斷路，需拆開外殼檢查電源板電容是否鼓包、保險絲是否熔斷（可更換同規格保險絲測試）。
- 閃爍 / 異常顏色：可能是主板過載或啟動故障，斷開所有外接設備（如 USB、以太網）后重啟。
-
觀察觸摸屏電源指示燈（通常為綠色）：
2. 硬件連接檢查
-
存儲設備：
- 若使用 CF 卡 / SD 卡啟動，取出卡后重啟，排除卡損壞或文件系統錯誤（部分機型依賴外置存儲啟動）。
- 檢查 CF 卡 / SD 卡插槽是否松動、氧化，用酒精擦拭觸點后重新插入。
-
主板排線：
- 拆開外殼，檢查主板與顯示屏、觸控板的排線是否松動，重新插拔并固定（重點檢查 LVDS 排線，若接觸不良可能導致系統無法初始化）。
二、系統啟動流程故障定位
1. 啟動階段判斷
-
觀察啟動畫面：
- 無任何顯示：可能是顯示屏背光故障、主板 MCU 未啟動或固件損壞。
- 顯示 AB Logo 后卡住：系統加載內核或文件系統時出錯（如 eMMC/NAND Flash 存儲芯片故障）。
- 提示 “Boot Loader Error”：引導程序損壞，需通過串口 / USB 重新燒錄固件。
2. 固件與存儲芯片檢測
-
固件恢復模式：
- 部分 AB 觸摸屏支持通過組合按鍵進入固件恢復模式（如開機時長按屏幕左上角 + 電源鍵），使用 Factory Talk View Studio 通過 USB / 以太網刷寫官方固件（需提前下載對應型號固件包）。
-
存儲芯片故障：
- 系統固件通常存儲在主板的 eMMC 或 NAND Flash 芯片中，若芯片損壞（如壞塊過多），需用編程器（如 RT809H）讀取芯片數據，若無法讀取或校驗失敗，需更換同型號存儲芯片并重新燒錄固件（需 BGA 焊接設備）。
3. 主板 MCU 與邏輯電路
-
主控芯片檢測：
- 主控芯片（如 ARM Cortex-A 系列）若未進入啟動狀態，可能是晶振停振、復位電路異�；蛐酒旧頁p壞。
- 用示波器測量晶振引腳波形：正常應有穩定的正弦波（如 12MHz），若無波形需更換晶振或諧振電容；若晶振正常，檢查復位引腳電壓是否在啟動時完成高低電平跳變。
-
供電電路：
- 主板上的 LDO 穩壓器（如 3.3V、1.8V）若輸出電壓異常，會導致 MCU 無法啟動，用萬用表測量各電壓節點，更換損壞的穩壓器芯片。
三、維修操作步驟與關鍵技術
1. 固件恢復流程
-
準備工具：
- 電腦安裝 Factory Talk View Studio 軟件及對應固件包（可從 AB 官網下載）。
- 準備 USB-A 轉 Mini-B 線纜（或以太網網線）用于連接觸摸屏與電腦。
-
進入恢復模式：
- 關機狀態下，按住屏幕任意角落（或特定按鍵，參考手冊），同時接通電源，直至屏幕顯示 “Firmware Update” 提示。
-
刷寫固件：
- 在 Factory Talk 軟件中選擇 “恢復固件” 選項，指定固件文件路徑，等待進度條完成（期間不可斷電）。
- 若提示 “通信失敗”，檢查 USB 驅動是否安裝、IP 地址是否匹配（以太網模式需設置電腦 IP 與觸摸屏默認 IP 同網段，如 192.168.1.XXX）。
2. 存儲芯片更換與固件燒錄
-
芯片拆卸：
- 使用熱風槍（溫度 350~380℃，風速 5~6 檔）均勻加熱存儲芯片（eMMC 通常為 FBGA 封裝），待焊錫融化后用鑷子取下，清理主板焊盤殘留焊錫。
-
固件寫入：
- 將新芯片安裝到編程器夾具，通過軟件讀取正常觸摸屏的存儲芯片數據（備份.bin 文件），或直接寫入官方固件鏡像。
-
焊接與測試：
- 用植錫板為新芯片植球，對準主板焊盤后用熱風槍焊接，冷卻后用洗板水清潔，開機測試系統啟動。
3. 顯示屏背光維修
-
若啟動時屏幕無背光但有隱約圖像（可通過強光照射觀察），可能是背光 LED 或驅動電路故障：
- 拆開顯示屏，測量背光供電電壓（通常為 12V 或 24V），若電壓正常但 LED 不亮，更換同規格 LED 燈條（需注意長度與接口匹配）。
- 若背光驅動芯片（如 DC-DC 轉換器）損壞，更換芯片并檢查周邊電容電阻是否短路。
四、注意事項與替代方案
1. 數據備份與兼容性
- 維修前務必通過 USB 或以太網備份用戶項目文件（.mer 格式），避免固件恢復后程序丟失。
- 更換存儲芯片或主板時，需確保新部件與原機型的固件版本兼容（查看主板標簽上的固件版本號）。
2. 專業維修建議
- 無 BGA 設備時：若存儲芯片或 MCU 損壞，建議寄修至 AB 授權維修中心，避免自行操作導致主板報廢。
- 整機更換：若主板嚴重老化（如多層板斷線、元件大面積腐蝕），可考慮更換同型號二手觸摸屏或升級至新型號（如 PanelView Plus 7 系列），需重新組態通信參數。
3. 官方技術支持
- 查閱《2711P PanelView Plus 7 Diagnostics Guide》獲取啟動故障代碼含義（如 Error 0x10 表示存儲設備讀取失�。�。
- 聯系 Rockwell Automation 技術支持，提供觸摸屏序列號（位于背面標簽）獲取定制化維修方案。
總結：進不了系統的核心問題多集中在固件損壞、存儲芯片故障或主板供電異常。優先嘗試固件恢復，若無效需進一步檢測存儲芯片、主控電路及供電模塊。對于 BGA 級維修，需專業設備和經驗，非技術人員建議尋求官方支持，以確保維修成功率和設備穩定性。
