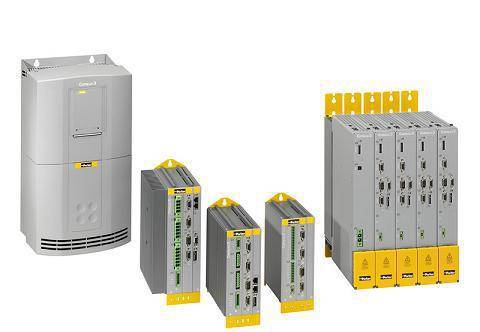

派克驅動器 HID8DSC1 出現過流故障（通常顯示OC或Over Current報警），可按以下步驟進行系統性排查與修復：
一、故障原因分析
1. 機械負載異常
- 負載卡死：電機拖動的設備（如泵、風機）因軸承損壞、異物卡阻導致阻力突然增大。
- 慣性過大：負載慣量超過驅動器允許范圍（通常要求負載慣量≤電機慣量的 5 倍），啟動時電流峰值過高。
2. 電氣系統問題
-
電機故障：
- 繞組短路或接地（絕緣電阻 < 1MΩ）。
- 編碼器反饋異常（如聯軸器松動導致速度偏差）。
-
電纜問題：
- 輸出電纜破損導致相間或對地短路。
- 電纜過長（超過 100 米）或截面積過小，導致阻抗過大。
-
驅動器內部故障：
- IGBT 模塊擊穿（常見）。
- 電流檢測電路失效（如霍爾傳感器損壞）。
- 驅動板故障導致 IGBT 開關不同步。
3. 參數設置錯誤
- 電流限幅過低：參數 F02.01（部分型號）設定的最大電流小于電機額定電流。
- 加減速時間過短：加速時間不足（如 F03.01<3s）導致啟動電流過大。
- V/F 曲線不匹配：未根據電機特性設置合適的電壓頻率比（如恒轉矩負載需提高低頻電壓）。
4. 外部干擾影響
- 電網波動：輸入電壓超過 ±10% 范圍（如 380V 系統電壓 > 420V 或 < 340V）。
- 電磁干擾：附近變頻器、電焊機等設備產生的干擾導致驅動器誤判。
二、維修排查步驟
1. 初步檢查
-
外觀檢測：
- 查看驅動器內部是否有燒焦氣味或明顯損壞元件（如 IGBT 模塊炸裂）。
- 檢查散熱風扇是否正常運轉（斷電后手動撥動扇葉應順暢）。
-
電機與電纜檢查：
- 斷開電機電纜，用兆歐表測量電機繞組絕緣電阻（應 > 10MΩ）。
- 檢查電纜外皮是否破損，三相間阻值是否平衡（誤差 < 5%）。
2. 參數校準
-
恢復出廠設置：
通過面板或參數 F00.17（部分型號）恢復默認參數，重新輸入電機銘牌數據（功率、電流、極數）。 -
調整關鍵參數：
- 增加加速時間（如從 5s→10s）。
- 提高電流限幅至電機額定電流的 1.2 倍。
- 設置自動轉矩提升（如 F04.02=1）。
3. 硬件檢測
-
IGBT 模塊測試：
- 斷電并放電后，拆下 IGBT 模塊連接線。
-
用萬用表二極管檔測量各引腳間阻值（參考下表）：
測試點 正常阻值 異常情況 C-E 無窮大 阻值為 0→擊穿 G-E 10kΩ 左右 阻值變小→驅動故障 - 若模塊損壞，更換同型號 IGBT（如 CM100DY-24H），注意涂抹導熱硅脂。
-
電流檢測電路：
- 測量霍爾傳感器輸出電壓是否隨電流線性變化（通電狀態下）。
- 檢查采樣電阻（通常為 0.1Ω/5W）是否燒毀。
-
驅動板檢查：
- 補焊驅動 IC（如 HCPL3120）引腳，更換損壞的光耦。
4. 外部環境排查
-
電源質量：
用示波器監測輸入電壓波形，確保無尖峰或欠壓（如 380V±10%）。 -
接地與屏蔽：
- 確認驅動器接地良好（接地電阻 < 10Ω）。
- 信號線使用屏蔽線，且屏蔽層單端接地。
三、特殊情況處理
-
啟動瞬間過流
- 故障原因：負載卡死、IGBT 模塊損壞、電機短路。
- 解決方法：脫開負載測試，更換模塊或電機。
-
運行中突流過流
- 故障原因：電纜破損、編碼器故障、參數設置不當。
- 解決方法：檢查電纜絕緣，校準編碼器安裝位置，調整加減速時間。
-
間歇性過流
- 故障原因：接觸不良（如端子松動）、散熱不良導致模塊熱保護。
- 解決方法：緊固所有端子，清理散熱片并更換風扇。
四、維修后驗證
-
空載測試
- 不帶負載啟動驅動器，觀察電流值（應≤電機額定電流的 30%）。
- 運行 10 分鐘，檢查是否有異常溫升或報警。
-
帶載測試
- 逐步增加負載至 50%、80%、100% 額定負載，每次運行 5 分鐘。
- 監測三相電流平衡度（差值 < 10%）和模塊溫度（<80℃）。
五、注意事項
- 安全操作：維修前斷電并等待 10 分鐘以上，確認 DC 母線電壓 < 24V。
- 備件更換：IGBT 模塊需使用原廠或兼容型號，注意電流 / 電壓等級匹配。
- 參數備份：維修前通過上位機軟件（如 DrivePro）備份原有參數。
六、故障速查表
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 啟動即過流 | 負載卡死、IGBT 擊穿 | 檢查機械結構，更換模塊 |
| 低速運行過流 | V/F 曲線不當、電機接地 | 調整參數 F04.01，修復電機絕緣 |
| 高速運行過流 | 加減速時間過短、編碼器故障 | 延長加減速時間，校準編碼器 |
| 過流報警但電流正常 | 電流傳感器故障、驅動板損壞 | 更換傳感器或驅動板 |
若自行維修困難，建議聯系派克授權服務中心，提供故障代碼（如 OC1/OC2/OC3）和運行數據（如電流波形），專業工程師可通過示波器檢測 IGBT 開關波形，確保徹底修復。
