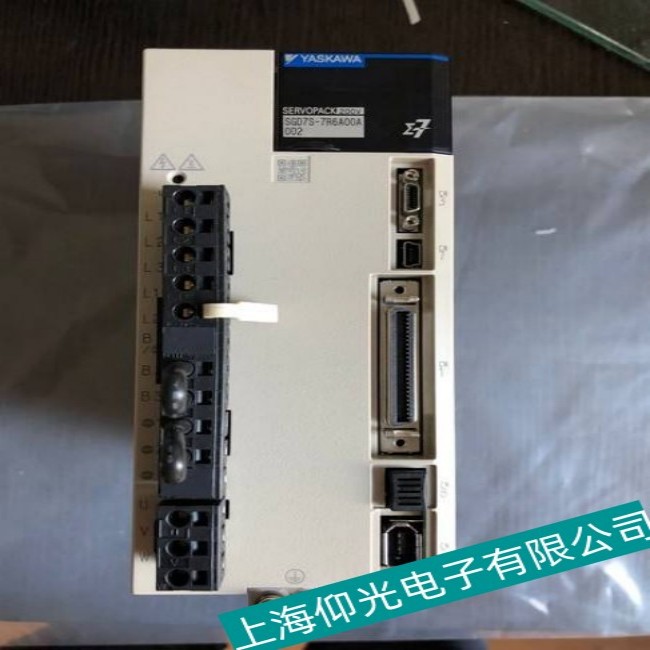

安川驅動器 SGD7S-330A00A002 出現接地故障（通常表現為報警代碼如 “GF” 或類似接地相關提示）時，需從硬件排查、參數檢查、環境檢測等方面系統分析故障原因并進行維修，以下是詳細處理流程：
接地故障通常指驅動器檢測到電機或線纜對地絕緣不良，電流異常流入大地，可能原因包括：
-
硬件損壞：
-
電機繞組絕緣破損，導致線圈與外殼接地。
-
驅動器內部功率器件（如 IGBT）擊穿，造成對地短路。
-
編碼器線纜或動力線纜絕緣老化、破損，與地短路。
-
接線問題：
-
動力線（U/V/W）或編碼器線接地錯誤，或線纜屏蔽層未正確接地。
-
接地線（PE）接觸不良或未連接，導致接地電阻過大。
-
環境因素：
-
設備進水、粉塵堆積，導致絕緣性能下降。
-
機械振動造成線纜磨損或接頭松動。
-
參數設置：
-
接地檢測閾值設置不當，可能導致誤報警（較少見，需結合實際排查）。
-
斷開驅動器電源，等待至少 10 分鐘（確保電容放電），佩戴絕緣手套操作。
-
目視檢查驅動器內部：
-
觀察功率模塊是否有燒焦痕跡、電容鼓包或元器件炸裂。
-
檢查接線端子（尤其是 U/V/W 和 PE）是否松動、氧化或燒蝕。
-
電機絕緣檢測：
-
使用 500V 兆歐表測量電機三相繞組（U/V/W）對地絕緣電阻，正常應≥10MΩ。若阻值低于 0.5MΩ，說明電機繞組接地（可能需烘干或重繞線圈）。
-
線纜絕緣檢測：
-
斷開電機與驅動器連接，測量動力線纜（U/V/W）和編碼器線纜對地絕緣，排除線纜破損或老化問題。
-
檢查線纜屏蔽層是否接地良好（通常需連接到驅動器金屬外殼或控制柜接地排）。
-
功率模塊檢測：
-
使用萬用表二極管檔，測量模塊 IGBT 的輸入輸出端子（如 P、N 與 U/V/W）的正反向壓降，正常應顯示 “1”（開路），若某相顯示短路（壓降為 0），則模塊損壞，需更換功率模塊。
-
接地檢測電路檢查：
-
若模塊正常，需排查驅動器主板上的接地檢測電路（如電流傳感器、采樣電阻）是否故障，可能需專業儀器（如示波器）檢測信號是否異常，或替換同型號主板測試。
-
重新緊固所有接線端子，尤其是 PE 線（接地電阻應≤1Ω），確保接地路徑短且低阻抗。
-
檢查動力線與編碼器線是否與強電電纜（如變頻器、接觸器線纜）分開布線，避免干擾導致誤報警。
-
清理驅動器和電機內部粉塵、油污，檢查是否有液體滲入痕跡（如有，需烘干并更換密封件）。
-
檢查機械安裝是否穩固，避免振動導致線纜接頭松動或電機軸接地不良（如軸承磨損導致軸電流）。
-
若硬件與接線均正常，可嘗試重置驅動器參數（參考手冊恢復出廠設置），并重新設置接地檢測相關參數（如接地電流閾值，通常默認值為額定電流的 50%~100%，具體需參照 SGD7S 手冊）。
-
空載試運行驅動器，觀察是否仍報警；若空載正常，逐步連接負載，排查是否因負載異常（如機械卡死導致電流驟升，誤觸發接地檢測）。
-
安全操作：驅動器內部電容存儲高壓，斷電后需等待電容放電（LED 指示燈熄滅）再操作，避免觸電。
-
專業工具：檢測絕緣電阻需使用兆歐表，切勿用普通萬用表替代；更換功率模塊時需使用熱風槍或?qū)Ｓ煤笝C，避免靜電損壞元器件。
-
部件替換順序：若無法定位故障，可按 “線纜→電機→功率模塊→主板” 的順序替換備件測試，縮小故障范圍。
-
記錄報警細節：注意報警時的具體代碼（如是否伴隨過流、過載報警）、運行狀態（空載 / 負載），有助于快速定位問題。
-
聯系安川官方售后或授權維修中心，提供驅動器型號、報警代碼及詳細故障現象，獲取技術支持。
-
若驅動器仍在保修期內，避免自行拆解，以免影響保修服務；若過保，可選擇專業維修機構（需確認其資質，避免非正規維修導致二次損壞）。
通過以上步驟，可系統性排查接地故障的根源，避免盲目更換部件造成成本浪費。若涉及復雜硬件維修（如主板芯片級維修），建議由專業工程師操作。
