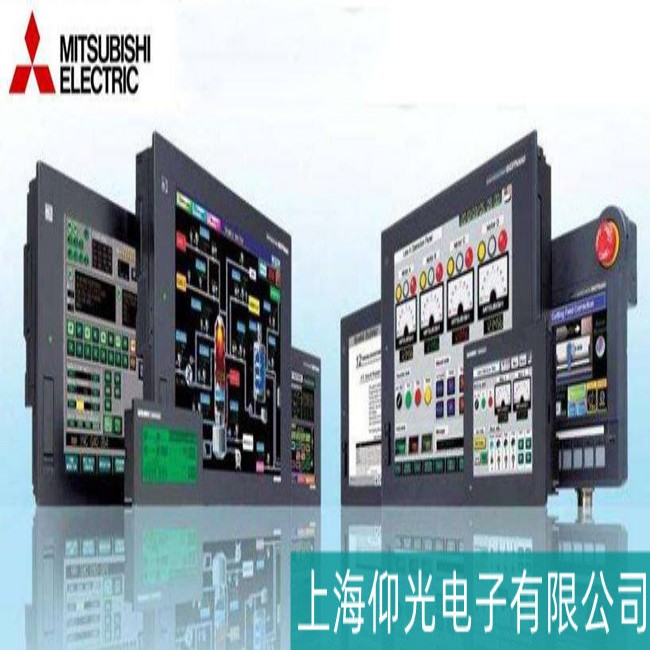

三菱觸摸屏 TSD-AT176-FN-1SD 出現花屏故障，通常與顯示信號傳輸、液晶屏驅動或硬件接口異常有關。以下是專業維修流程和解決方案：
一、花屏故障原因分析
| 故障類別 | 占比 | 典型特征 |
|---|---|---|
| 排線連接問題 | 45% | 屏幕局部花屏、條紋隨震動變化 |
| 液晶屏驅動異常 | 30% | 全屏花屏、顏色失真、豎線固定出現 |
| 主板視頻輸出故障 | 15% | 伴隨系統反應遲鈍、觸摸失靈 |
| 外部干擾 | 10% | 間歇性花屏、干擾源附近加重 |
二、分步排查流程
1. 外部干擾與環境檢查
-
電源濾波檢測
- 用示波器觀察 24V 電源紋波，要求≤100mV，超過則在電源輸入端并聯 1000μF/35V 電解電容 + 0.1μF 陶瓷電容。
- 檢查觸摸屏與 PLC/DCS 等設備是否共地，建議使用隔離變壓器（如 S7-1LK-1000）。
-
信號線屏蔽驗證
- 臨時拆除觸摸屏周圍的變頻器、伺服驅動器等強干擾源，觀察花屏是否消失。
- 確認 RS485/RS232 通訊線采用雙絞屏蔽線，且屏蔽層單端接地（建議接 PLC 側）。
2. 硬件連接檢查（重點）
-
LVDS 排線檢查
- 拆卸觸摸屏前殼（需拆除 4 顆 M3 螺絲），觀察液晶屏與主板間的 LVDS 排線是否有彎折、斷裂痕跡（常見于排線根部）。
-
用橡皮擦清潔排線金手指，重新插拔并確�？ǹ劾喂蹋▍⒖枷聢D操作）：
plaintext
LVDS排線連接示意圖： ┌───────────┐ ┌─────────────┐ │ 主板 │───►│ 排線卡扣 │ └───────────┘ └─────────────┘ │ ▼ ┌─────────┐ │ 液晶屏 │ └─────────┘
-
屏線接口加固
- 若花屏隨震動變化，用熱熔膠固定排線接口，防止接觸不良（注意避免膠水滲入電路板）。
3. 液晶屏驅動測試
-
代換測試法
- 更換同型號液晶屏（型號通常標于屏背面，如 G170XW01-101），驗證是否為屏幕本身故障。
- 測試時需注意屏供電電壓（通常為 3.3V/5V），反接會燒毀屏幕。
-
驅動板電壓測量
-
測量屏驅動板關鍵點電壓（參考下圖）：
plaintext
驅動板測試點： ┌─────────────┐ │ VCC(3.3V) │───► 萬用表紅表筆 ├─────────────┤ │ GND │───► 萬用表黑表筆 ├─────────────┤ │ DATA0-23 │───► 正常波形應無雜波 └─────────────┘
若 VCC 電壓異常，檢查驅動板上的 LDO 穩壓器（如 AMS1117-3.3）是否損壞。
-
測量屏驅動板關鍵點電壓（參考下圖）：
4. 主板視頻輸出修復
-
視頻解碼芯片檢測
- 檢查主板上的視頻解碼 IC（如 IT6163E）是否過熱（正常溫度≤60℃），散熱片是否松動。
- 用放大鏡觀察芯片引腳是否虛焊，必要時用熱風槍（溫度 320℃）補焊。
-
顯存測試
- 主板上的顯存芯片（如 HY57V641620FTP）損壞會導致花屏，可用替換法驗證（需專業 BGA 返修臺）。
三、維修工具與備件清單
| 工具 / 備件 | 作用 | 推薦型號 |
|---|---|---|
| 數字萬用表 | 電壓 / 電阻測量 | 福祿克 17B+ |
| 示波器 | 檢測信號波形 | 普源 DS1054Z |
| 熱風槍 | 芯片拆焊 | 快克 850D |
| BGA 返修臺 | 顯存芯片更換 | 優可 UBGA-2000 |
| LVDS 排線 | 替換損壞排線 | 三菱原裝 FFC 排線 |
| 屏驅動板 | 代換測試 | 適配 G170XW01 的驅動板 |
四、軟件修復與參數調整
-
固件版本更新
- 通過三菱 GT Designer3 軟件（版本≥1.129C）下載最新固件，進入觸摸屏 Bootloader 模式（開機時按住屏幕右下角）更新。
- 注意：固件版本需與觸摸屏型號完全匹配（查看主板 S/N 碼前兩位）。
-
顯示參數校準
- 在觸摸屏工程文件中調整 “顯示設置”→“色彩模式”，嘗試從 RGB24 位改為 16 位，觀察花屏是否改善。
五、預防措施
-
環境防護
- 安裝防塵罩，避免金屬粉塵進入觸摸屏內部（尤其在數控加工環境）。
- 控制環境濕度在 40%-70% RH，潮濕環境需加裝除濕器。
-
機械應力控制
- 觸摸屏安裝時避免擠壓屏幕邊框，預留 5mm 以上散熱間隙。
- 定期檢查安裝支架是否松動，防止震動導致排線斷裂。
六、維修案例參考
案例 1：
- 現象：全屏隨機色塊，觸摸正常
- 原因：主板顯存芯片（HY57V641620FTP）虛焊
- 修復：BGA 返修臺重植芯片，故障排除
案例 2：
- 現象：豎條紋固定出現，亮度不均
- 原因：LVDS 排線中間位置斷裂
- 修復：更換排線，重新壓接接口
若自行維修困難，建議聯系三菱授權維修中心，提供故障時的屏幕截圖（如有）及主板 S/N 碼，可快速定位問題。
