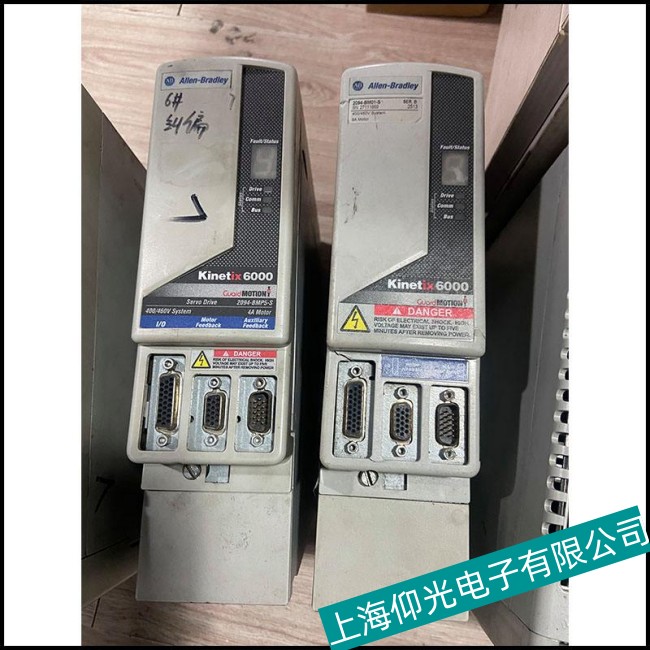

AB 伺服驅動器 2198-D057-ERS3 模塊炸機故障維修指南
一、故障排查前的安全準備
-
斷電與放電
- 切斷驅動器主電源，等待至少 10 分鐘，確保電容放電（可用萬用表檢測直流母線電壓降至 30V 以下）。
- 佩戴絕緣手套和護目鏡，避免觸電或金屬碎屑飛濺。
-
外觀初步檢查
- 觀察模塊外殼是否變形、碳化，散熱片是否燒毀，電容是否鼓包或漏液。
- 檢查 PCB 板是否有明顯燒痕、斷裂或元件脫落（如電阻、電容、IGBT 等）。
二、模塊炸機常見原因分析
| 故障類型 | 可能原因 | 典型表現 |
|---|---|---|
| 主電路短路 |
- IGBT 模塊擊穿（過流、過壓或驅動電路故障） - 直流母線電容老化短路 |
保險燒毀、PCB 板碳化、模塊發熱異常 |
| 驅動電路故障 |
- 驅動芯片損壞（如隔離電源失效、驅動電阻開路） - 光耦元件擊穿 |
電機運行異常、報過流故障代碼 |
| 散熱不良 |
- 風扇停轉、散熱片積塵堵塞 - 環境溫度過高 |
模塊溫度傳感器報警、元件熱老化 |
| 電源干擾 |
- 電網電壓驟升（如雷擊、諧波干擾） - 接地不良導致浪涌電流 |
瞬間炸機、電源指示燈不亮 |
| 參數設置錯誤 |
- 電流限幅過低、加減速時間過短 - 電機與驅動器不匹配 |
運行時突然過載、模塊過熱 |
三、分步維修流程
1. 硬件拆解與清潔
- 使用專用工具拆卸模塊，記錄連接線位置（拍照或標記），避免重裝時錯接。
- 用酒精棉球擦拭 PCB 板表面的灰塵和碳化殘?jiān)冻稣鎸?shí)故障點。
2. 關鍵元件檢測
-
IGBT 模塊檢測：
- 用萬用表二極管檔測量 IGBT 的 C-E 極，正常時正向?qū)妷杭s 0.3-0.7V，反向截止；若正反向均導通，說明 IGBT 擊穿。
- 檢測門極 G 與 E 極之間的電阻，正常應為數十千歐，若阻值為 0 或無窮大，可能驅動電路損壞。
-
電容檢測：
- 用萬用表電容檔測量電解電容容量，若容量低于標稱值的 80% 或 ESR 值異常（可參考 datasheet），需更換。
-
驅動電路檢測：
- 測量驅動光耦輸入 / 輸出端電阻，若阻值異常（如開路或短路），更換光耦（如 HCPL-3120 等型號）。
- 檢查驅動電阻（通常為 10-47Ω）是否燒毀，用萬用表歐姆檔測量，阻值無窮大則需更換。
3. 電源與控制電路排查
-
輔助電源：
- 測量模塊內部 5V、15V 等輔助電源輸出，若電壓異常，檢查開關電源芯片（如 UC3842）及周邊元件（變壓器、穩壓二極管）。
-
保護電路：
- 檢測過流、過壓保護電阻和比較器（如 LM393），若保護閾值偏移，可能導致誤動作或不保護。
4. 模塊重裝與測試
- 更換損壞元件后，用絕緣膠帶包裹裸露焊點，確保 PCB 板無短路風險。
-
先不接電機，空載通電測試：
- 觀察驅動器指示燈狀態（如 POWER 燈是否常亮，F(xiàn)AULT 燈是否閃爍）。
- 用示波器測量驅動脈沖波形，正常應為高頻方波，無畸變或缺失。
-
帶載測試：
- 連接電機，逐步增加負載，監測模塊溫度（不超過 80℃）和電流波形，避免二次炸機。
四、維修注意事項
-
元件替換原則
- IGBT 模塊需選用同型號或參數匹配的替代品（如 F3L120R07PE4），注意耐壓值（≥600V）和額定電流（≥模塊標稱值）。
- 電解電容需匹配容量、耐壓（如 470μF/450V），并注意正負極性。
-
驅動電路校準
- 更換驅動芯片后，需調整驅動電壓（如 15V±0.5V），避免因驅動不足導致 IGBT 開關損耗過大。
-
環境優化
- 加裝輸入電抗器或?yàn)V波器，抑制電網諧波；確保機箱通風良好，風扇轉速正常。
五、故障預防措施
- 定期清潔驅動器散熱片和風扇，每季度檢查一次。
- 對電網電壓加裝穩壓器，接地電阻≤4Ω。
- 優化參數設置：電流限幅設為電機額定電流的 1.5-2 倍，加減速時間≥0.5 秒。
- 安裝溫度監控裝置，當模塊溫度超過 70℃時觸發預警。
六、專業維修建議
若自行維修困難（如無示波器、缺乏芯片級焊接經驗），可聯系 AB 官方售后或?qū)I(yè)伺服維修機構，提供模塊序列號（如 2198-D057-ERS3）以獲取定制化解決方案。維修后建議進行全功能測試（包括過載、急停、動態響應等），確保設備穩定運行。
