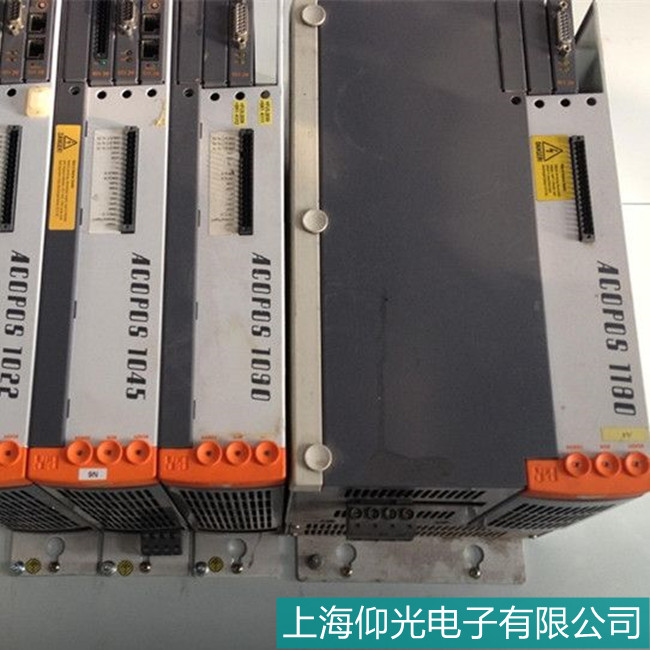

貝加萊驅動器 8V1180.001-2 的編碼器報警故障是工業自動化設備中常見的問題，通常與信號傳輸、硬件故障或參數設置相關。以下是系統的排查與維修步驟，幫助定位并解決問題：
首先需記錄驅動器顯示的具體報警代碼（如 “F2090”“F2091” 等，不同代碼對應不同故障類型），貝加萊驅動器的編碼器報警代碼通常指向 “信號丟失”“信號異常”“通訊錯誤” 等，代碼是排查的核心依據（可參考驅動器手冊或貝加萊官方故障代碼表）。
編碼器信號通過電纜傳輸至驅動器，連接問題是報警的高頻誘因，需按以下步驟檢查：
-
檢查電纜與插頭
-
查看編碼器電纜是否有物理?yè)p傷（外皮破損、擠壓、拖拽導致內部斷線 / 短路），重點檢查靠近插頭和電機端的易磨損部位。
-
拔插編碼器插頭（驅動器端和編碼器端），檢查插頭內針腳是否彎曲、氧化、松動（可用酒精清潔針腳，去除氧化層）。
-
用萬用表測量電纜通斷：分別測試編碼器信號線（如 A、A-、B、B-、Z、Z-）的芯線與插頭針腳的導通性，確保無斷線；同時測量信號線與屏蔽層、地線之間的絕緣電阻（應≥1MΩ），排除短路。
-
替換測試
-
若有備用電纜，直接更換電纜后重啟驅動器，若報警消失，說明原電纜故障；
-
若備用電纜無效，繼續排查其他環節。
編碼器（光電 / 磁電式）內部元件損壞（如碼盤磨損、光電管老化、磁環退磁）會導致信號異常，需進一步確認：
-
外觀與機械檢查
-
拆下編碼器，檢查外殼是否破損、內部是否進油污 / 粉塵；
-
轉動編碼器軸，感受是否有卡頓、異響（正常應順滑無阻力），判斷軸承是否磨損。
-
替換測試
-
用同型號、同參數的已知良好編碼器替換原編碼器，重新連接后啟動驅動器：
-
若報警消失，說明原編碼器故障，需更換新編碼器（注意型號匹配，如脈沖數、輸出信號類型）；
-
若報警仍存在，排除編碼器本身問題，繼續排查驅動器或設置。
驅動器對編碼器的 “類型、脈沖數、信號方式” 等參數設置與實際編碼器不匹配時，會因無法識別信號而報警：
-
進入?yún)?shù)界面
通過貝加萊編程軟件（如 Automation Studio）連接驅動器，進入 “編碼器配置” 菜單（路徑通常為：Device → Parameters → Encoder Settings）。
-
核對關鍵參數
-
編碼器類型：確認是 “增量式” 還是 “絕對式”（8V1180 系列多支持增量式）；
-
脈沖數（PPR）：設置值需與編碼器實際脈沖數一致（如 1024PPR、2048PPR）；
-
信號方式：確認是 “差分信號”（A/A-、B/B-、Z/Z-）還是 “單端信號”（A、B、Z），驅動器需匹配編碼器的輸出類型（差分信號抗干擾更強，工業場景常用）。
-
參數修正
若參數不匹配，修改后保存并重啟驅動器，觀察報警是否解除。
工業環境中，接地不良或電磁干擾會嚴重影響編碼器信號穩定性，導致誤報警：
-
接地檢查
-
確認驅動器接地端子（PE）與設備接地網可靠連接，接地電阻≤4Ω；
-
編碼器外殼需單獨接地（避免與電機共地），防止電機振動傳導的干擾；
-
排查是否存在 “多點接地”（不同設備接地電位差會產生地環流），確保接地系統單點接地。
-
抗干擾措施
-
編碼器電纜需使用屏蔽雙絞線，屏蔽層單端接地（靠近驅動器端）；
-
電纜遠離強電電纜（如電機電源線），避免并行敷設（間距≥30cm），減少電磁耦合干擾；
-
若環境干擾嚴重，可在電纜兩端加裝信號濾波器（如差分信號濾波器）。
若以上步驟均無問題，可能是驅動器內部編碼器信號接口電路損壞（如光耦、信號調理芯片燒毀），導致無法接收信號：
-
初步檢測
-
斷電后，測量驅動器編碼器接口端子的輸入電壓（如 A、B 相信號端，正常應在 5V±0.5V 或 12V±1V，具體參考手冊），若電壓異常（如無電壓、過壓），可能接口電路供電故障；
-
檢查接口電路元件（如電阻、電容、光耦）是否有燒毀、鼓包痕跡。
-
專業維修
接口電路故障需由專業維修人員處理，可能需要更換損壞的元件（如光耦 PC817、信號芯片 74HC245），或返廠維修驅動器主板。
編碼器與電機軸的安裝偏差會導致信號不穩定甚至硬件損壞：
-
檢查聯軸器 / 連接軸是否松動、斷裂，確保編碼器軸與電機軸同心（偏差≤0.1mm）；
-
若為法蘭安裝，確認固定螺絲是否緊固，避免振動導致編碼器位移。
-
記錄報警代碼 → 2. 檢查電纜與插頭 → 3. 替換編碼器測試 → 4. 核對驅動器參數 → 5. 排查接地與干擾 → 6. 檢查驅動器接口電路 → 7. 確認機械安裝。
通過以上步驟可逐步定位故障點，若為簡單連接或參數問題，可現場解決；若涉及編碼器或驅動器硬件損壞，建議更換備件或聯系貝加萊授權維修中心處理。操作時務必?cái)嚯姡苊庥|電或設備損壞。
