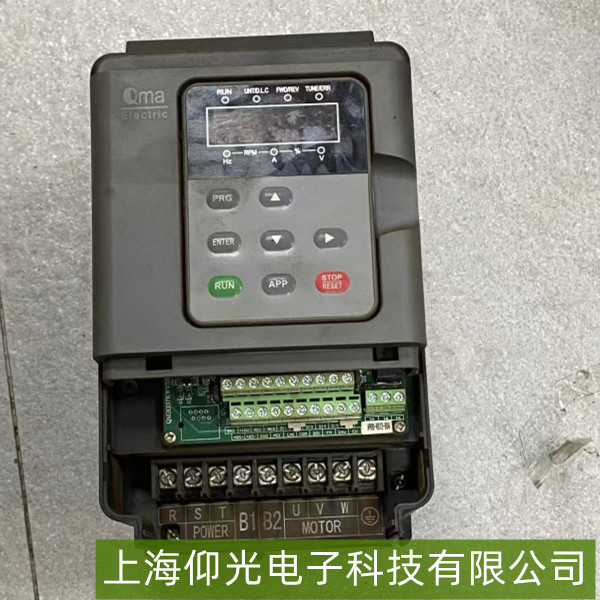

酷馬變頻器“欠壓LU報警”維修要點：電源板穩壓電路與輸入濾波排查
以下是關于酷馬變頻器“欠壓LU報警”維修要點的專業分析，重點圍繞電源板穩壓電路與輸入濾波環節展開：
一、故障背景與報警原理
酷馬變頻器出現“欠壓LU報警”時，通常表明直流母線電壓低于額定值（常見為380V系統低于320V）。該報警由控制板檢測到直流回路電壓異常觸發，可能由輸入電源波動、整流/濾波電路故障或穩壓模塊失效導致。
二、電源板穩壓電路排查
關鍵元件檢查
整流橋堆：使用萬用表檢測整流二極管正向/反向電阻（正常正向?qū)s幾百歐姆，反向無窮大），若擊穿短路會導致直流母線電壓不足。
儲能電容：目測電容外觀是否鼓包漏液，測量容量（標準值通常為數千μF，誤差±10%），容量下降會引發電壓驟降。
電路測試要點
在空載狀態下測量直流母線電壓（應接近輸入電壓×1.414），若電壓持續偏低，需逐步排查穩壓電路各節點輸出。
三、輸入濾波環節檢修
輸入濾波器狀態
檢查EMI濾波器或共模電感是否開路（用萬用表通斷檔測試線圈阻抗），異常會導致輸入電流畸變，影響整流效率。
驗證X/Y電容（抑制高頻干擾）是否失效，漏電可能引發保護誤動作。
外部電源干擾
使用示波器檢測輸入電壓波形，排除電網諧波或瞬時跌落問題（電壓驟降超過15%可能觸發報警）。
四、綜合處理建議
優先步驟：斷電后重啟變頻器，觀察報警是否復現；若持續報警，需逐步隔離電源板與主控板連接測試。
替代驗證：更換同型號濾波電容或穩壓模塊進行交叉驗證，確認故障點。
預防措施：定期清潔散熱器，避免高溫加速電容老化；安裝輸入電壓穩定器應對電網波動。
