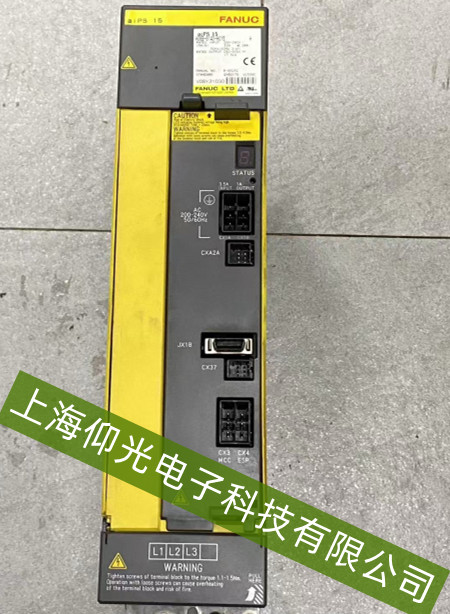

發那科αiPS伺服驅動器“過電流報警”故障維修方法
發那科αiPS伺服驅動器出現“過電流報警”（常見報警代碼如OC、OVC等），通常表示驅動器檢測到伺服電機或驅動回路中的電流超過安全閾值，可能由硬件故障、參數設置不當或外部干擾引發。以下是針對性維修方法：
電機或驅動回路短路：電機繞組絕緣破損、動力線（U/V/W）對地短路或相間短路，導致大電流直接流入驅動器。
電機負載異常：機械傳動部件（如軸承、絲杠）卡死、負載過載（如刀具堵轉、工件卡�。�，使電機需輸出遠超額定值的扭矩，引發電流激增。
驅動器硬件故障：功率模塊（IGBT）損壞、電流檢測電路（采樣電阻或運放）漂移/失效，導致誤報或真實過流。
參數設置錯誤：電流限幅參數（如“過流保護閾值”）、加速時間過短（電機啟動瞬間電流過大）、電機型號參數（額定電流/功率）未正確匹配。
外部干擾：伺服系統接地不良（如動力線與信號線共地）、電源電壓波動（如380V電網不穩），可能引發電流檢測信號異常。
二、維修步驟與方法
1. 基礎排查：斷電與目視檢查
立即斷電：過電流可能已損壞功率模塊，需先切斷驅動器電源，避免二次故障。
檢查動力線與電機：查看U/V/W動力線是否有破損、絕緣層老化（用搖表測電機繞組對地絕緣電阻，應＞10MΩ；相間電阻應平衡，偏差＜5%），若發現短路點需更換線纜或修復絕緣。
2. 參數復位與驗證
恢復出廠參數：通過驅動器面板或調試軟件（如FANUC SERVO GUIDE）將電流相關參數（如“過流保護值”“加速時間常數”）恢復默認，再逐步調整至設備原設定值（需參考電機銘牌額定電流）。
檢查電機匹配參數：確認驅動器中設置的電機型號、額定電流/功率與實際電機一致（錯誤匹配會導致電流檢測基準錯誤）。
3. 硬件檢測與更換
測試功率模塊：用萬用表檢測IGBT模塊的導通壓降（正常值參考手冊，若壓降異常或短路，需更換同型號模塊）。
檢查電流檢測電路：若驅動器無短路但頻繁報警，可能是采樣電阻（通常為毫歐級）燒蝕或運放芯片漂移，需專業儀器（如示波器測電流反饋信號）判斷，必要時更換檢測板。
4. 負載與機械檢查
排查機械卡死：手動盤動電機軸（或負載端絲杠/齒輪），確認無卡滯；檢查軸承是否損壞、皮帶是否過緊（調整至轉動靈活）。
逐步加載測試：空載啟動電機，觀察是否仍報過流；若正常，再逐步增加負載，定位過載環節（如刀具夾持過緊、工件阻力過大）。
5. 環境與接地優化
檢查接地：確保驅動器、電機外殼與機床地線可靠連接（接地電阻＜4Ω），動力線與信號線分開走線（避免干擾）。
監測電源：用電壓表檢測輸入電源（如380V三相電）波動范圍（應在±10%內），波動過大需加裝穩壓器。
