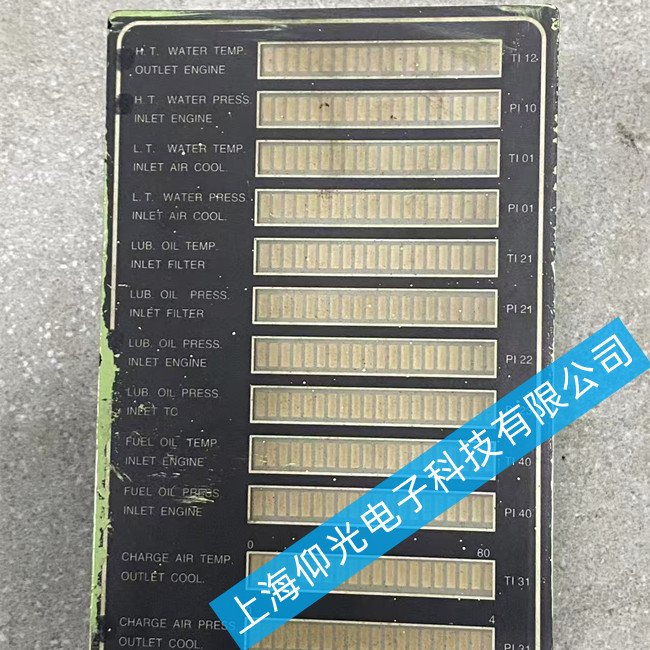

船舶MAN模塊MBD NR.1689065-6無電源故障維修方法
一、故障現象與初步判斷
故障現象：
模塊面板上的電源指示燈（POWER LED）不亮。
模塊無法與上位機（如主機遙控系統、報警系統）建立通信連接。
連接該模塊的傳感器或執行機構無響應。
初步判斷：
當出現上述現象時，首先應確認故障范圍。檢查模塊的供電端子（通常為24VDC或110VDC）是否有電壓輸入。若輸入電壓正常，但模塊仍無反應，則故障點大概率位于模塊內部的電源轉換電路或保護電路。
二、系統性排查流程
1. 外部供電檢查（先外后內）
測量輸入電壓：使用萬用表測量模塊電源輸入端子（如L+、M或+24V、0V）之間的電壓。船舶電網波動較大，需確認電壓是否在模塊額定工作范圍內（如24VDC±10%）。若電壓為0，則需檢查上游的斷路器、保險絲或電源分配板。
檢查接線與接地：檢查電源線是否松動、氧化或虛接。船舶環境鹽霧重，接線端子易腐蝕導致接觸電阻增大。同時，確保模塊的接地端子（PE）連接良好，接地不良可能引起內部電源芯片保護性關斷。
2. 內部電源模塊診斷
若外部供電正常，故障點通常位于模塊內部。MAN模塊內部通常包含DC-DC轉換電路，將船電轉換為芯片所需的低壓直流電（如+5V、±12V、+3.3V）。
關鍵節點電壓測量：參考模塊技術手冊，找到電源轉換芯片的輸出引腳或測試點。使用萬用表測量這些點的電壓。
若輸出電壓為0，說明DC-DC轉換電路未工作。
若輸出電壓遠低于標準值（如5V輸出僅1.2V），說明電路處于保護狀態或負載短路。
元件外觀檢查：
保險絲：檢查模塊內部的貼片保險絲或自恢復保險絲是否熔斷。若熔斷，說明后級存在嚴重短路，不可直接更換，必須先排除短路點。
電容：觀察電解電容是否有鼓包、漏液現象；鉭電容是否有燒黑、開裂痕跡。船舶振動環境易導致電容引腳虛焊或內部損壞。
芯片溫度：通電片刻后（注意安全），用手觸摸電源管理芯片（如LM2576、TPS系列）表面。若異常發燙，通常表明芯片損壞或負載過重。
3. 負載短路排查
電源模塊無輸出常由后級負載短路引起�？刹捎谩案罹�法”或“斷開法”進行排查：
斷開電源模塊的輸出端與主控板的連接。
單獨給電源模塊上電，測量其空載輸出電壓。
若空載電壓恢復正常，則說明主控板存在短路。需重點檢查主控芯片、存儲芯片及接口電路的供電引腳對地電阻是否異常偏低。
