安捷倫電源維修MY52000213 6633B無輸出故障維修
一、 設備背景與故障現象

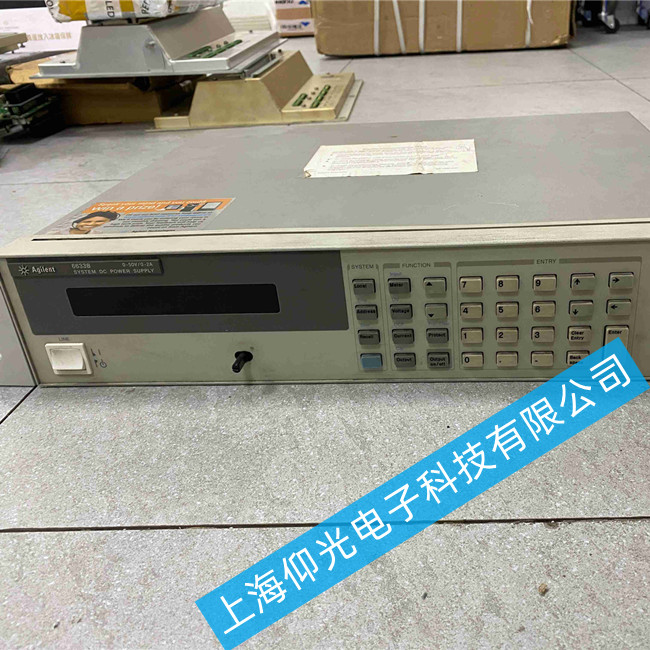

設備型號：Agilent 6633B System DC Power Supply
序列號：MY52000213
技術規格：該設備是一款100W系統直流電源，采用線性穩壓設計，具備高精度和快速動態響應能力，常用于自動化測試系統（ATE）或研發實驗室。其輸出規格為0-50V，0-2A。
故障現象：
核心癥狀：設備開機自檢通過，前面板顯示正常，按鍵操作有響應，但無論設置何種電壓/電流值，輸出端子均無電壓輸出。
伴隨現象：部分情況下，設備可能伴隨風扇異響、內部有輕微焦糊味，或開機瞬間有“啪”的放電聲后進入保護狀態。
二、 故障排查邏輯與步驟
對于6633B這類精密儀器，維修必須遵循“由外到內、由簡到繁”的原則，避免盲目拆解導致二次損壞。
1. 外部環境與連接檢查
輸入電源：確認輸入電壓在AC 100-240V范圍內，且電源線連接牢固。輸入電壓過高或過低會觸發內部保護電路，導致無輸出。

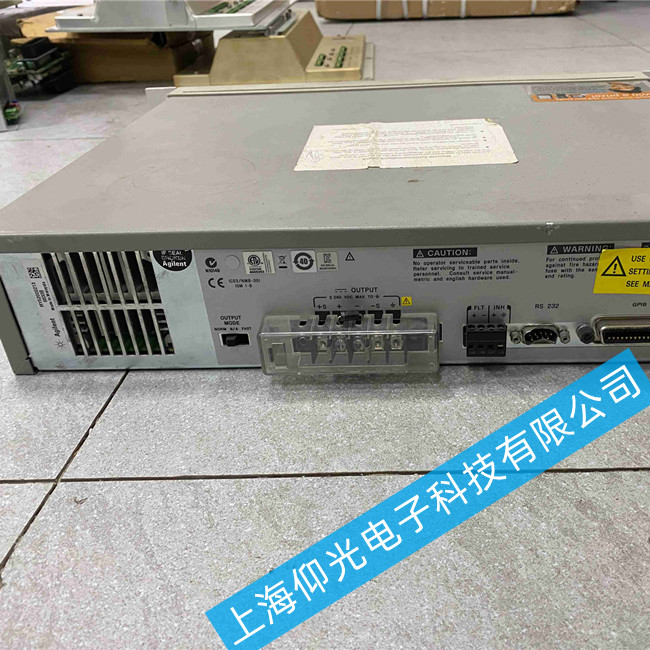

輸出連接：檢查輸出端子是否接觸良好，負載是否存在嚴重短路。6633B具備過流保護（OCP）功能，負載短路會立即鎖死輸出。
散熱環境：檢查設備通風口是否堵塞。線性電源發熱量大，散熱不良會導致過溫保護（OTP）啟動，切斷輸出。
2. 內部硬件診斷
在確認外部無異常后，需拆機進行內部檢測。
保險絲（Fuse）檢查：這是最常見的故障點。檢查主電源板上的保險絲是否熔斷。如果保險絲燒毀，通常意味著后級電路存在嚴重短路（如功率管擊穿）。
功率器件檢測：6633B采用線性調整管（如功率MOSFET或BJT）進行穩壓。使用萬用表測量功率管的集電極-發射極（或漏極-源極）是否擊穿短路。這是導致保險絲燒毀和無輸出的直接原因。
控制板信號檢測：使用示波器測量控制板送往功率級的驅動信號。如果控制板無輸出信號，則故障可能在于控制芯片（如運放、比較器）損壞，或保護電路誤動作。
三、 核心故障原因分析
結合6633B的設計原理，無輸出故障通常由以下三個層面的問題導致：
功率級硬件損壞（最常見）
原因：由于負載瞬間過載、反接或內部電容老化漏電，導致功率調整管（Pass Element）擊穿。
表現：通常伴隨保險絲燒斷，開機有異味。維修需更換同規格的功率管，并檢查驅動電路是否連帶損壞。
保護電路誤動作
原因：過壓保護（OVP）或過流保護（OCP）的閾值設置不當，或檢測電路中的采樣電阻/分壓電阻阻值漂移。
表現：設備自檢正常，但一使能輸出就跳保護。需重新校準保護閾值或更換漂移的電阻。
控制邏輯故障
原因：控制板上的微處理器（MCU）或邏輯芯片（如FPGA）程序跑飛，或EEPROM存儲的校準數據丟失。
表現：設備顯示亂碼或按鍵無響應。需嘗試重新刷寫固件或恢復出廠設置。
