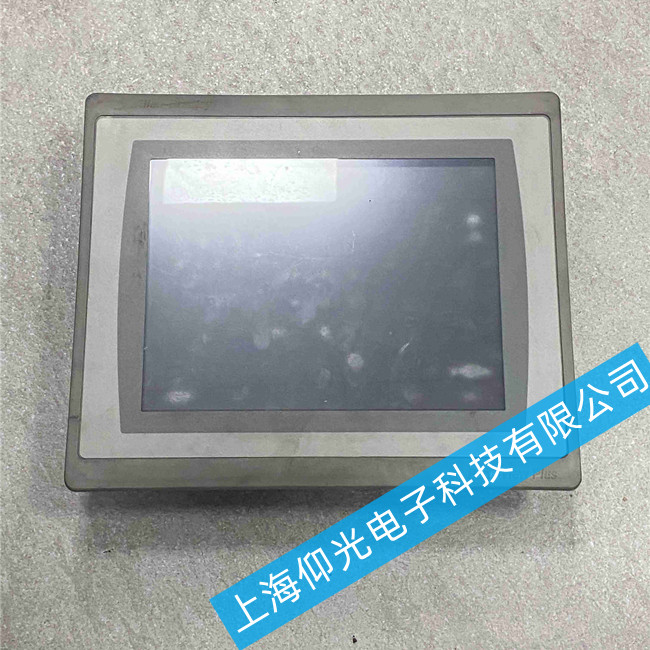

AB觸摸屏維修2711P-T10C21D8S電源板故障維修方法
AB觸摸屏維修故障診斷流程
1. 外觀檢查
拆開觸摸屏外殼，取出電源板。首先進行目視檢查：
保險絲：檢查保險絲是否熔斷、發黑。若熔斷，說明后級存在嚴重短路。
電解電容：觀察電容頂部是否鼓包、漏液，引腳是否有銹蝕。
功率器件：檢查開關管（MOSFET）、整流橋等是否有炸裂、燒焦痕跡。
PCB板：檢查是否有燒黑的銅箔、斷裂的走線或虛焊點。
2. 靜態電阻測量（在路測量）
在不通電的情況下，使用萬用表電阻檔測量關鍵點的對地電阻，判斷是否存在短路：
輸入端：測量整流橋后的濾波電容兩端電阻。若阻值極�。ń咏�0Ω），說明整流橋或開關管擊穿。
輸出端：測量各輸出電壓端（如+5V、+24V）對地電阻。若某一路阻值異常低，說明該路負載或?yàn)V波電容短路。
3. 通電測試（推薦使用維修電源）
若靜態測量無明顯短路，可嘗試通電測試。建議使用帶電流限制的可調維修電源，將電壓調至設備額定輸入電壓（如24V DC），串入電源板輸入端。
觀察電流：若電流瞬間過大（超過設備額定電流），說明仍有短路，需立即斷電。
測量輸出電壓：若電流正常，使用萬用表測量各輸出端電壓是否正常。若某路無輸出或電壓偏低，則重點排查該路。
