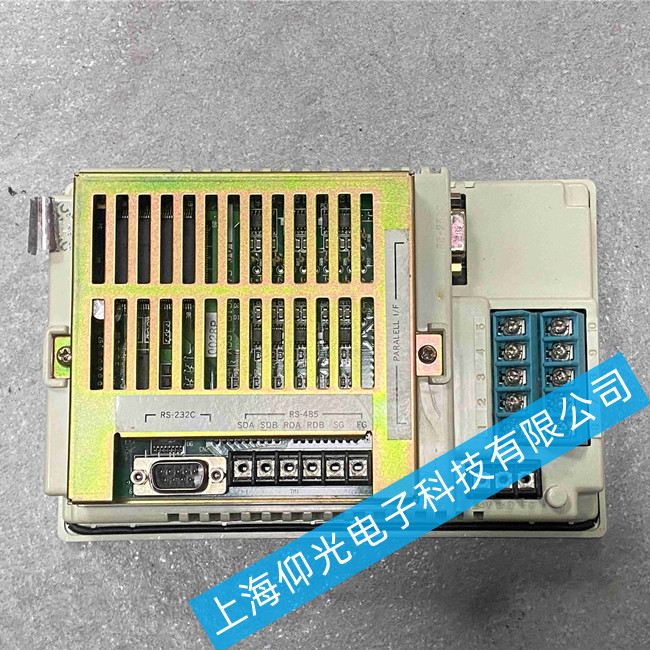

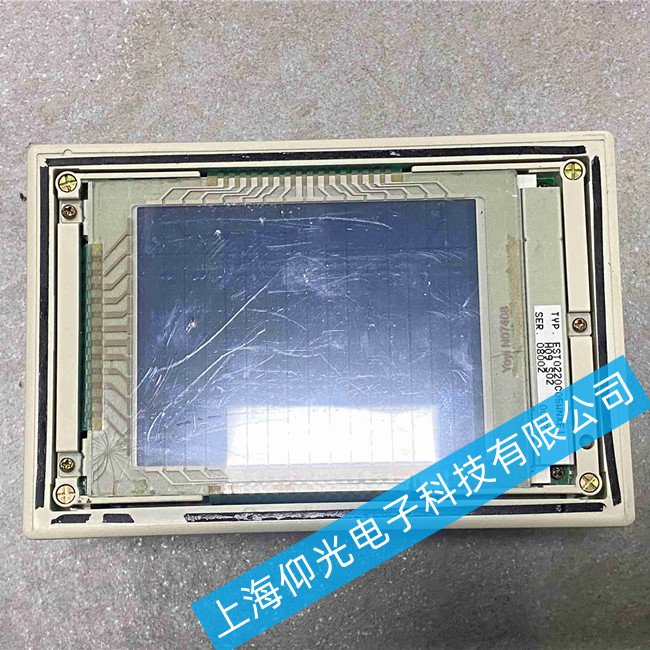

山武觸摸屏維修EST0220C05WNXE1背光暗故障維修
山武觸摸屏維修操作：核心步驟拆解
安全第一：操作前務必?cái)嚯姴⑨尫湃梭w靜電（佩戴防靜電手環），液晶屏玻璃極其脆弱，受力不均易碎。
步驟1：拆解與內部觀察
外殼拆卸：使用T系列螺絲刀（常見T5、T6）卸下后蓋螺絲，小心撬開塑料卡扣。注意排線位置，拍照記錄所有連接器走向。
目視檢查：重點觀察電源板/驅動板上的電解電容是否有頂部鼓包、漏液。背光暗常伴隨電容容量衰減，導致供電濾波不良。
背光接口：找到連接液晶屏側邊或底部的背光排線（通常為2芯紅黑線或白色FFC排線），檢查接口是否有氧化、松動或燒灼痕跡。
步驟2：背光驅動電路檢修
該型號背光驅動可能集成在主板上或?yàn)楠?dú)立小板。
關鍵點電壓測量：
輸入電壓（Vin）：測量驅動芯片供電腳，應為24V或12V（經DC-DC轉換）。若異常，查前級保險絲和MOS管。
開啟信號（BL_ON / EN）：正常為3.3V或5V高電平。若為0V，為主板未發出開啟指令，需排查主板GPIO電路。
調光信號（PWM / ADJ）：應有脈沖或可變電壓。若恒為低電平，背光會以最低亮度運行。
易損件更換：若發現電容鼓包（常見于100μF/35V規格），直接更換為耐高溫105℃的優質品牌電容。檢查驅動MOS管是否擊穿。
步驟3：LED燈條檢測與更換（終極方案）
若電路正常但背光仍暗或發黃，多為LED燈珠光衰或損壞。
單獨測試：使用可調直流電源（限流設置），直接給燈條兩端加電（注意正負極，紅正黑負）。正常LED燈條應發出白光。若某顆燈珠微亮或不亮，即判定燈條老化。
更換操作：
風險提示：此步驟需分離液晶玻璃與背光模組，極易導致屏幕壓傷或進灰，非專業人士慎行。
拆除屏金屬邊框，用吸盤輕輕抬起液晶玻璃，置于安全墊上。
取出導光板與擴散片，露出側置或直下式LED燈條。
更換同規格燈條（注意長度、燈珠數量、色溫需匹配）。安裝時確保燈條與導光板入口緊密貼合，否則會出現邊緣亮帶或暗角。
