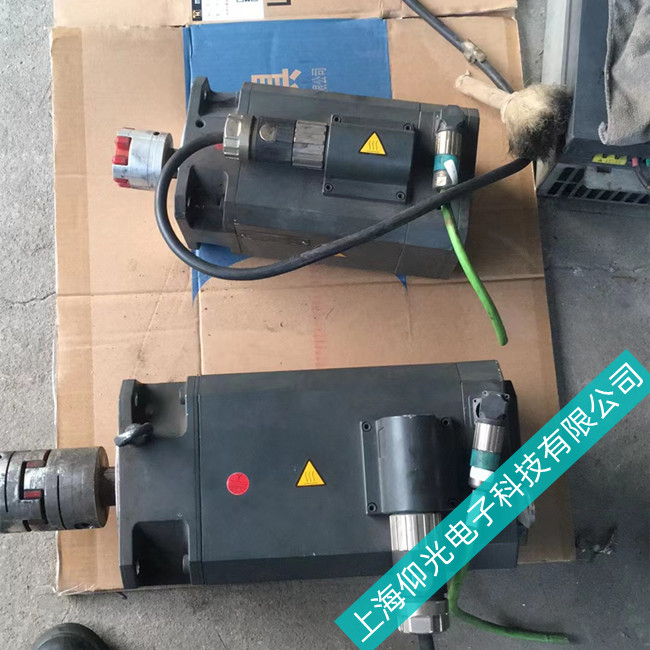

西門子伺服電機異響故障處理方法
第一步:異響來源診斷
首先要區分是機械噪聲還是電磁噪聲,這決定了后續的排查方向。
一個簡單有效的方法是停機對比法:先讓電機運行并仔細聽聲音,然后切斷電源(讓電機自由滑行)。如果斷電后聲音立刻消失,說明是電磁部分的問題(如驅動器參數、電源);如果聲音依然存在,則是機械部分的問題(如軸承、聯軸器)。
第二步:針對性處理方法
根據診斷結果,可以從以下三個方面進行排查和處理。
1. 機械部分檢查
這是最常見的異響來源,主要檢查以下幾個方面:
軸承:磨損或潤滑不足是高頻異響的常見原因。
處理:聽診是否有“咕嚕咕嚕”聲。如有,需更換軸承。測量軸承徑向游隙,若超過0.1mm應更換。建議每2000小時補充一次高溫鋰基潤滑脂。
聯軸器與安裝:連接松動或?qū)χ胁涣紩?huì)導致周期性振動和異響。
處理:檢查聯軸器頂絲是否擰緊。使用百分表重新校準同心度,將對中誤差控制在0.03mm以內。安裝螺栓需按對角順序分三次擰緊。
負載:負載慣量過大或本身不平衡,會使電機在高速下產生異響。
處理:嘗試空載運行電機。如果空載正常,說明問題在機械負載側,請檢查齒輪咬合、皮帶張力等,或考慮增加減速機。
2. 電氣與驅動器參數調整
如果異響是高頻的“嘯叫”或“尖叫”,通常與驅動器的參數設置和電源質量有關。
增益參數設置不當:速度環或位置環增益(Kp)過高是導致電機嘯叫的常見原因。
處理:對于SINAMICS系列驅動器,可嘗試將速度環比例增益(如Pn140) 降低20%-30%。對于老款611A驅動器,可按官方標準流程手動調節速度環的Kp和Tn電位器。
機械共振:當驅動器輸出頻率與機械系統固有頻率吻合時,會產生劇烈噪聲。
處理:?jiǎn)⒂抿?qū)動器的“跳頻”或“陷波濾波器”功能。例如,設置參數Fn608=1,并將Fn609設為共振的中心頻率,避開80-120Hz等常見共振頻段。
3. 編碼器與電源問題
編碼器反饋:信號線受干擾或零點偏移會引起電機抖動和異響。
處理:檢查編碼器線纜屏蔽層是否接地良好,彎曲半徑應大于50mm。必要時通過軟件重新校準編碼器零點。
電源質量:電壓不穩定或諧波過大。
處理:使用電能質量分析儀檢測,若總諧波失真(THD)>5%,需加裝EMC濾波器
