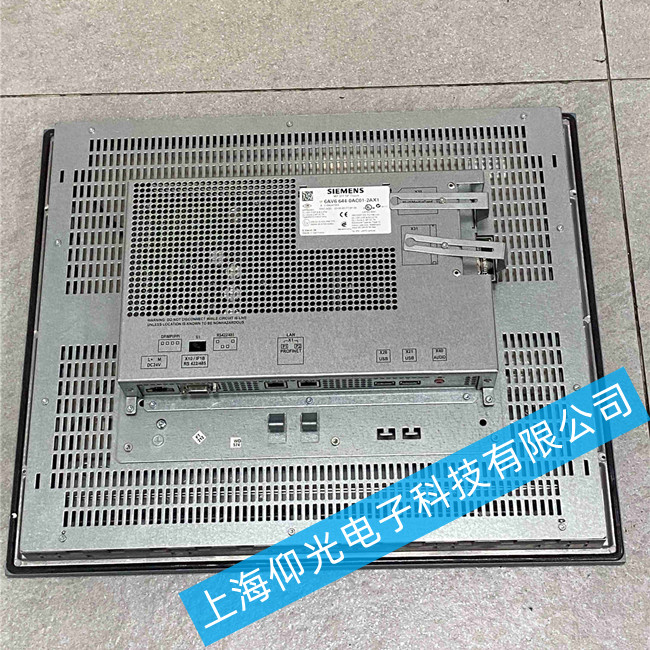

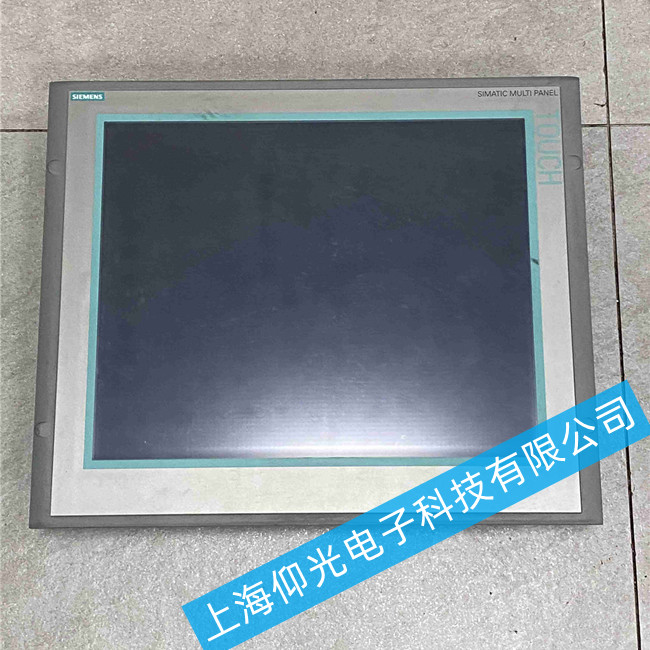

西門子MP377 19"觸摸屏維修-觸摸屏黑屏故障維修
一、故障現象與核心判斷
MP377 的黑屏故障通常分為兩種截然不同的情況，準確區分是維修的第一步：
完全黑屏（無任何反應）：上電后屏幕漆黑，電源指示燈（PWR）不亮。重點懷疑對象：外部供電或內部電源板。
有背光黑屏（暗屏）：上電后指示燈亮（常亮或閃爍），但屏幕無顯示。在暗處用手電筒斜照屏幕，若能看到隱約的圖像輪廓。重點懷疑對象：背光系統（高壓板/燈管）或主板。
二、維修流程：從簡到繁的四步排查法
遵循“先外后內、先電源后主板”的原則，可大幅提高維修效率。
第 1 步：基礎檢查（用戶可自行操作）
確認供電：MP377 采用 24V DC 供電。使用萬用表測量輸入端電壓，確保在 24V±5% 范圍內，且極性正確（L+/M）。電壓過低或反接均會導致不啟動。
觀察指示燈：通電后觀察狀態燈。若指示燈正常（如綠燈亮），說明內部開關電源基本工作，故障大概率在顯示部分；若指示燈不亮，則電源電路故障可能性極大。
軟件復位：在確保程序有備份的前提下，嘗試通過組合鍵或 ProSave 軟件進行恢復出廠設置，排除因程序崩潰導致的啟動卡死。
第 2 步：背光系統診斷（高壓板/燈管）
這是 MP377 黑屏的最高發區域，尤其常見于設備長期連續運行后。
手電筒測試：在暗環境下，用手電筒照射屏幕。若能看見暗淡的西門子 Logo 或界面輪廓，則可 100% 確診為背光故障。
故障點：
高壓板（Inverter）：負責將 12V/24V 轉換為燈管所需的高壓。其上的場效應管（MOSFET）、高壓變壓器、保險電阻是易損件，常因長期高溫工作而燒毀。
背光燈管：CCFL 燈管老化、發黑或斷裂，導致無法點亮。
第 3 步：主板與驅動板檢修（芯片級）
如果背光正�；蚬收弦琅f，需深入檢查核心控制部分。
電壓測量：在主板通電狀態下，測量各關鍵測試點電壓：
5V/3.3V：MCU 及邏輯電路供電。若電壓偏低或為 0，檢查 DC-DC 轉換芯片及周邊電容。
12V：背光驅動供電。若缺失，主板無法驅動高壓板。
常見硬件故障：
MCU 程序丟失：靜電或干擾可能導致 Flash 數據損壞，表現為上電無初始化過程。需使用專用編程器重寫 Bootloader 及固件。
元件物理損壞：檢查主板上的電解電容是否鼓包、電源管理芯片是否燒毀、內存芯片是否存在虛焊。
第 4 步：液晶屏與連接線
屏線檢查：斷開電源，拆機檢查連接主板與液晶屏的 LVDS 屏線。接口氧化或振動導致的松動是“時好時壞”黑屏的常見原因。
屏體故障：液晶屏本身破裂或內部 T-Con 板故障較為少見，通常伴隨有物理撞擊史
