北爾工控機維修iX Panel Pro T150黑屏故障維修方法

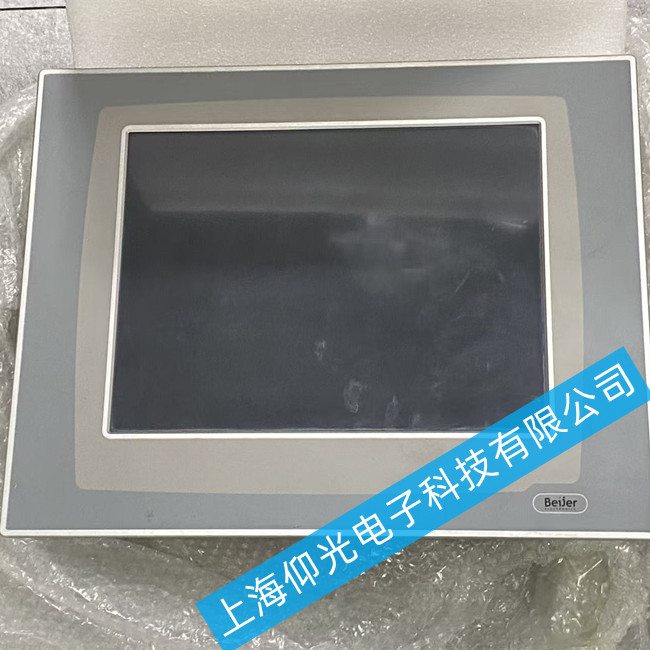

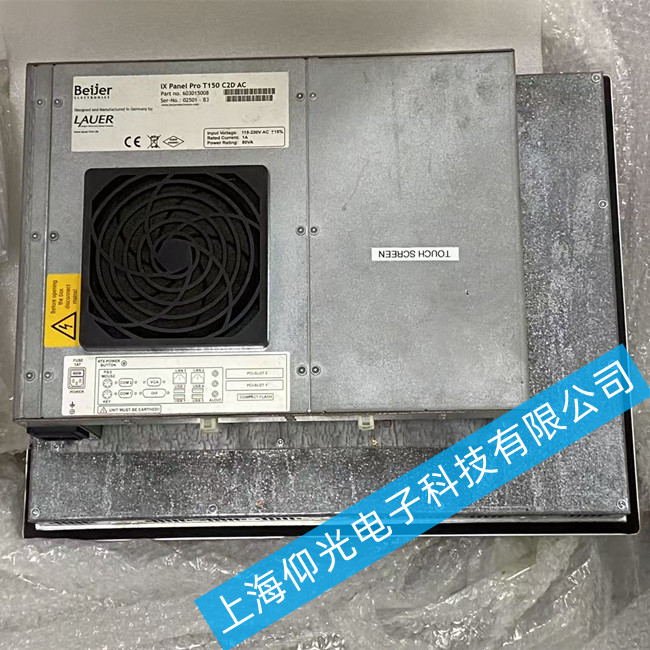

iX Panel Pro T150 是 15 寸工業觸控工控機,黑屏分兩類:無背光全黑、有背光無圖像;優先查電源、背光、屏線,再到主板 / 固件,最后替換法定位。
一、安全前置(必須執行)
斷電:斷開DC24V 主電源,掛牌上鎖,靜置 5 分鐘放電,防靜電手環、萬用表、十字螺絲刀、酒精棉、備用 LVDS 屏線、同規格保險絲
外觀檢查:屏幕有無裂紋、碎屏、進水、燒焦痕跡;有則直接換屏 / 整機
二、第一步:外部供電 + 電源指示燈(最常見,解決 60%)
測輸入電壓:萬用表測工控機電源端子,標準DC24V±10%(21.6~26.4V),電壓偏低 / 偏高 / 無→查配電、電纜、端子氧化松動、接地
看指示燈:
PWR 燈不亮:外部供電、保險絲、電源輸入回路故障
PWR 燈常亮 / 閃爍:供電正常,故障在背光、屏線、主板、系統
查內部保險:拆機,找到主板 / 電源板上2A/3A 快熔保險絲,測通斷;熔斷→先查負載短路(背光、電源模塊),再換同規格,嚴禁加大電流
三、第二步:背光判斷(區分全黑 / 有圖無光)
黑暗環境,開機后用手電筒斜照屏幕:
能看到微弱圖像 / 文字:背光故障(背光驅動、LED 燈條、升壓電路)
完全無圖像、純黑:屏線、LCD、主板顯示驅動、系統 / 固件故障
背光電路排查:
測背光供電:主板背光接口 **+12V/24V 升壓電壓 **,無 / 偏低→背光驅動板(逆變器)損壞
外觀:背光板電容鼓包、芯片發燙、銅箔燒斷→更換背光板 / LED 燈條
控制信號:測背光使能(EN)信號,無信號→主板背光控制電路故障
