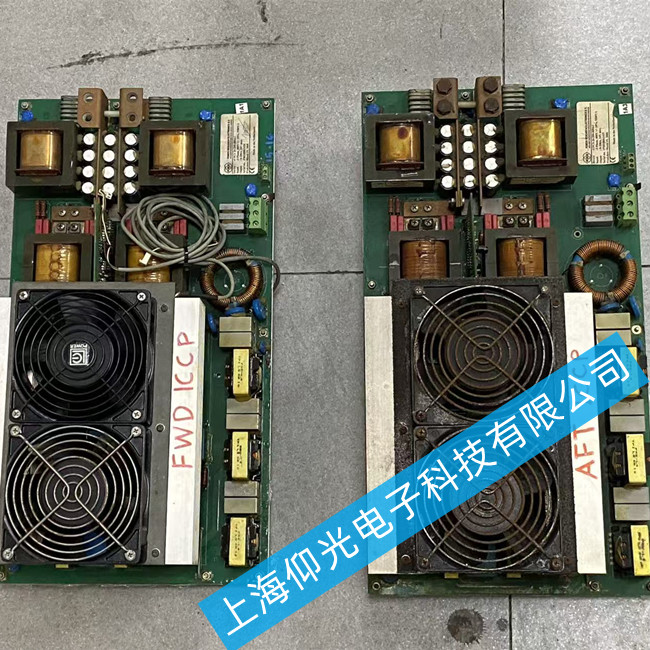

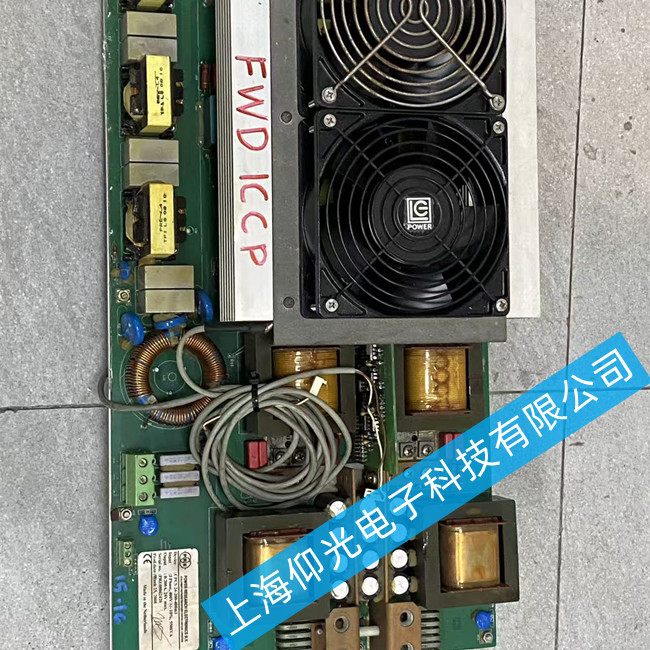

船用陰極保護電源板維修CPCS 24-200-400m1常見故障維修方法
船用陰極保護電源板CPCS 24-200-400M1常見故障維修方法，主要圍繞其作為外加電流陰極保護系統核心電源設備的運行特性展開。該設備通過向被保護金屬結構（如船體、壓載艙）施加直流電流，抑制電化學腐蝕，確保船舶長期服役安全。
船用陰極保護電源板維修常見故障類型與原因分析
無輸出電流或電壓
可能原因：電源板內部控制電路損壞、保險絲熔斷、整流模塊失效或啟動保護機制被觸發。
檢查重點：使用萬用表檢測輸入交流電壓是否正常（通常為AC 220V或380V），確認直流輸出端有無短路或開路。
輸出電流不穩定或波動大
可能原因：反饋采樣電路異常、恒電位控制失靈、外部干擾嚴重或接地電阻過大。
特別提示：若電位監測信號線受電磁干擾，可能導致系統誤判并頻繁調整輸出。
設備過熱或風扇異常
散熱不良會導致功率器件（如IGBT、MOSFET）過熱保護停機，需檢查散熱片積塵情況和風扇運轉狀態。
長期高溫運行會加速電容老化，影響電源穩定性。
報警指示燈頻繁亮起
常見報警包括“過壓”、“過流”、“反接”等，需結合設備說明書查看具體代碼含義。
若出現極性反轉報警，應檢查輔助陽極與參比電極接線是否正確。
自動調節功能失效
正常情況下，設備應根據參比電極反饋的電位值自動調節輸出電流以維持恒定保護電位（通常為-0.8V至-1.1V vs Ag/AgCl）。
失效可能源于控制板程序丟失、DSP芯片故障或傳感器信號中斷。
維修處理步驟
1. 斷電安全操作
維修前務必切斷主電源，等待至少10分鐘，確保內部電容完全放電，避免觸電風險。
2. 初步檢測與外部排查
檢查電源輸入端子是否松動、保險絲是否熔斷。
確認連接線路無短路、斷路，特別是通往輔助陽極和參比電極的電纜。
3. 模塊化檢測與更換
電源模塊：檢測各路輸出電壓（+24V、±15V、+5V）是否正常，更換鼓包濾波電容。
控制板：檢查MCU/DSP運行狀態，必要時重新燒錄固件或更換控制主板。
功率板：測試整流橋、IGBT模塊是否擊穿，可用替代法快速定位故障部件。
4. 參數設置與校準
維修后需通過調試接口重新設置保護電位目標值、輸出限流值等關鍵參數。
使用標準電位計對參比電極回路進行校準，確保測量精度。
