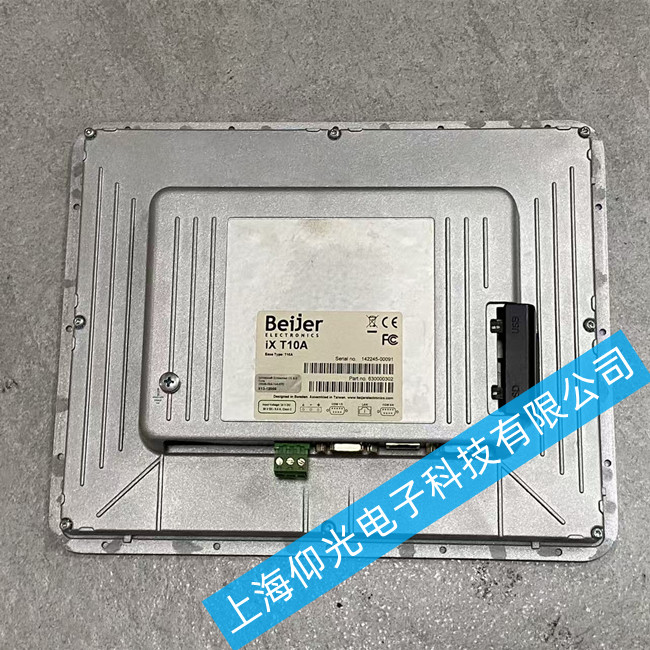

北爾觸摸屏維修iX T10A上電無顯示故障維修快
北爾觸摸屏iX T10A上電無顯示，通常表示設備未正常啟動或電源/背光系統故障，是HMI常見硬性故障之一，需優先排查供電與核心硬件狀態。
故障原因分析
外部24V電源未供電或異常
電源模塊未開啟、斷路器跳閘或輸出電壓不穩定，導致觸摸屏無法上電。
電源線纜或連接器松動/損壞
電源插頭接觸不良、線纜斷裂或端子氧化，造成供電中斷。
內部電源電路故障
觸摸屏內部DC/DC轉換模塊損壞、保險絲熔斷或穩壓電路失效，無法為主板和屏幕供電。
背光燈或背光驅動電路損壞
屏幕無背光（黑屏但有微弱圖像輪廓），可能是LED背光條老化或驅動IC故障。
主板或顯示驅動芯片損壞
主控板上的CPU、顯存或顯示控制器損壞，導致系統無法啟動或無視頻輸出。
屏幕本體（LCD/LED）損壞
液晶面板物理?yè)p傷、驅動IC虛焊或老化，造成永久性無顯示。
固件崩潰或啟動程序異常（少數情況）
雖然表現為無顯示，但極少數因程序卡死導致無法進入啟動界面。
維修方法步驟
確認外部電源輸出正常
使用萬用表測量供電端子電壓，確認是否為24V DC ±10%（即21.6V~26.4V）。若無電壓，檢查上一級電源、斷路器及接線。
檢查電源線與連接狀態
斷電后檢查電源插頭是否插緊，針腳有無彎曲、腐蝕或燒蝕。更換已知良好的線纜進行測試。
測量設備端輸入電壓
在iX T10A電源輸入端（X1/X2）直接測量電壓，排除線路壓降問題。若電壓正常但無反應，說明故障在設備內部。
判斷是否有背光
在暗光環境下觀察屏幕：若用手電照射能隱約看到啟動畫面或光標 → 背光燈或驅動電路故障；
若完全無任何光影 → 可能為主板或屏幕本體損壞。
排查內部短路與保險絲狀態
打開設備外殼（需專業人員操作），檢查PCB上保險絲是否熔斷，有無明顯燒痕、電容鼓包或異味。使用萬用表檢測電源回路是否短路。
嘗試進入恢復模式
上電時長按“ESC”或“F1”鍵（視具體型號而定），嘗試進入Bootloader菜單；
若能進入，可選擇“Restore Factory Image”清除數據并恢復系統。
