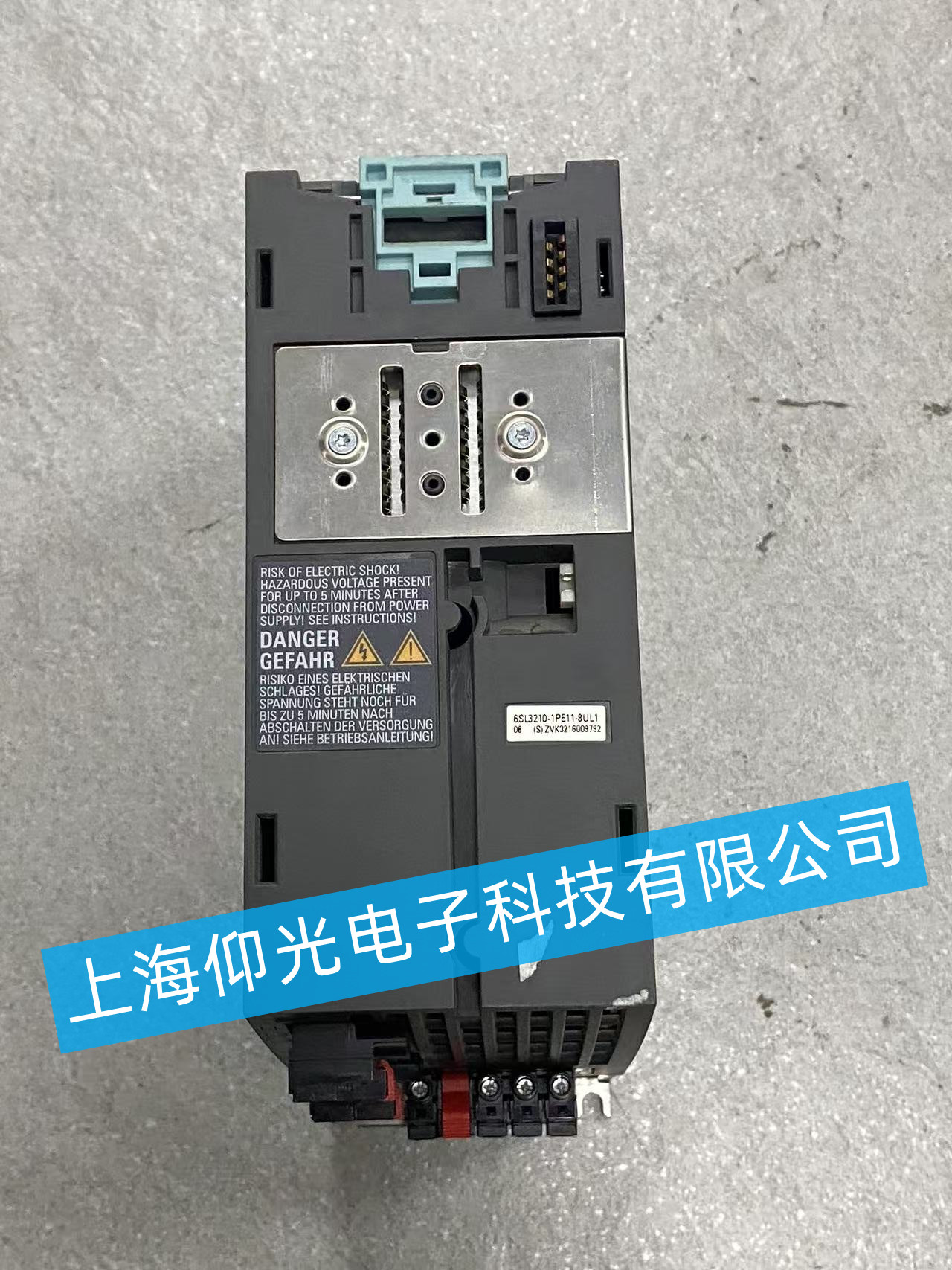

西門子 G120 系列變頻器（6SL3210-1PE11-8UL1）維修方案

一、維修前準備

1. 安全斷電與放電：切斷變頻器的主電源與控制電源，等待至少 5 分鐘，確保直流母線電容完全放電，再進行拆機操作，避免觸電風險。
2. 外觀與基礎檢查：清理設備表面灰塵、油污，檢查外殼、端子是否有變形、燒蝕痕跡；核對型號、序列號，記錄設備銘牌信息；確認現場供電電壓、負載類型與設備額定參數是否匹配。
3. 故障信息采集：記錄上電狀態（是否黑屏、報錯代碼）、運行狀態（是否異響、抖動、過熱）、故障發生場景（上電時報錯、運行中報錯、帶負載時報錯），便于快速定位故障點。

二、故障檢測與定位流程

1. 靜態檢測（斷電狀態）
   • 用萬用表測量主回路輸入 / 輸出端子，檢查整流橋、IGBT 模塊是否擊穿短路，確認內部保險管、熔斷器是否熔斷。
   • 檢查驅動板、主板上的電解電容是否鼓包、漏液，電阻、二極管、光耦是否有燒蝕、變色痕跡。
   • 測量控制電源回路的通斷，確認排線、接插件是否松動、氧化，尤其是控制端子和功率模塊接口。
2. 動態檢測（空載上電）
   • 斷開電機負載，單獨給變頻器上電，觀察面板（若配置）是否正常顯示，風扇是否轉動，是否報故障代碼。
   • 若上電黑屏，重點檢測開關電源回路，測量直流母線電壓是否正常（540-600V DC），開關電源輸出的各組控制電壓是否達標。
   • 若報故障代碼，對照西門子 G120 系列手冊定位故障：如 F30001 過流故障排查驅動板、IGBT 模塊；F30002 過壓故障排查母線電壓與制動回路；F30004 過熱故障排查風扇、溫度傳感器與散熱通道；F30021 接地故障排查電機絕緣與輸出回路。

三、故障維修與修復處理

1. 小故障處理（無需更換核心部件）
   • 散熱系統故障：更換損壞的散熱風扇，清理散熱風道與散熱片積塵，修復溫度傳感器接線，恢復散熱性能。
   • 外圍元件損壞：更換鼓包、漏液的電解電容，修復氧化、虛接的端子與接插件，校準松動的參數設置，恢復設備基礎功能。
   • 控制回路接觸不良：重新插拔并清潔所有排線與接插件，修復氧化的觸點，確保通信與控制信號傳輸穩定。
2. 中等故障處理（需更換關鍵元件）
   • 開關電源損壞：更換損壞的開關管、控制芯片、變壓器，修復電源回路，恢復控制電源輸出。
   • 驅動板故障：更換損壞的驅動光耦、驅動芯片、電流 / 電壓檢測元件，修復驅動回路，恢復 IGBT 模塊的驅動信號。
   • 通信故障：更換損壞的通信芯片、光耦，修復通信回路，恢復變頻器與上位機的通信功能。
3. 嚴重故障處理（需更換核心部件）
   • IGBT 模塊燒毀：更換同型號全新 IGBT 模塊，同步更換驅動板上損壞的周邊元件，檢測并修復整流橋、母線電容，避免二次損壞。
   • 主板 / 功率板損壞：更換同型號拆機或全新主板 / 功率板，重新刷寫匹配的程序與參數，恢復設備的控制與保護功能。
   • 炸機類故障：全面排查主回路、控制回路所有元件，更換所有損壞的元件，確保無隱性故障點后再進行上電測試。

四、維修后測試與驗收

1. 空載測試：不帶電機負載，上電測試變頻器各功能，確認面板（若配置）顯示正常、無故障報警，控制信號輸入輸出正常，風扇、散熱系統工作正常。
2. 帶載測試：連接電機進行空載試運行，測試變頻器的啟動、停止、調速功能，確認電機運行平穩、無異常噪音、無過熱現象；帶額定負載運行一段時間，監測電流、電壓、溫度是否在正常范圍，無報錯停機。
3. 參數備份與調試：根據現場工況，備份設備參數，優化電機控制參數、保護參數，確保設備適配現場負載需求；記錄維修過程與測試數據，出具維修記錄單。
