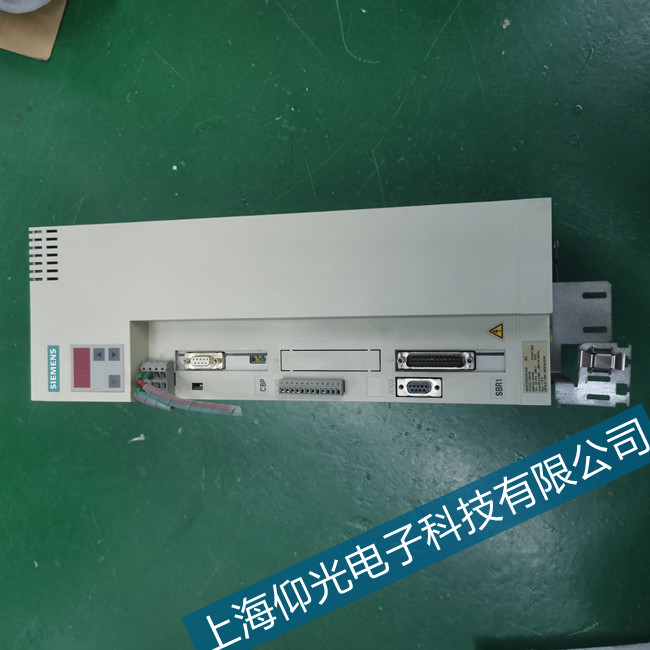

西門子840d伺服驅動器維修：主板遇到電源損壞或電網電壓瞬間產生的尖峰脈沖時，往往會損壞系統板供電插頭附近的芯片。如果主板上布滿了灰塵，也會造成信號短路等�？刂瓢蹇ňS修器件質量問題：由于芯片和其它器件質量不良導致的損壞。首先要提醒注意的是，灰塵是主板大的敵人之一。主要人為故障：帶電插撥I/O卡，以及在裝板卡及插頭時用力不當造成對接口、芯片等的損害。
鎮江西門子伺服驅動器維修方法：
F30820 功率單元 DRIVE-CLiQ：報文故障
信號重要性： 組件號 : %1, 故障原因 : %2
驅動體 : B_INF, VECTOR_G130/G150
反應： OFF2
應答： 立即
原因： 控制單元和相關功率單元之間的 DRIVE-CLiQ 通訊有故障。
故障值 （r0949, 十六進制）：
yyxx hex: yy = 組件號，xx = 故障原因
xx = 01 hex:
CRC 出錯。
xx = 02 hex:
報文比規定的字節長度或者比在接收列表中規定的長度短。
xx = 03 hex:
報文比規定的字節長度或者比在接收列表中規定的長度更長。
xx = 04 hex:
收到的報文長度不符合接收列表。
xx = 05 hex:
收到的報文類型不符合接收列表。
xx = 06 hex:
組件地址在報文和接收列表中不一致。
xx = 07 hex:
等待 SYNC 報文，但收到的報文不是該報文。
xx = 08 hex:
沒有等待 SYNC 報文，但卻收到該報文。
xx = 09 hex:
在收到的報文中設置錯誤的位。
xx = 10 hex:
報文收到得太早。
處理： - 執行上電。
- 檢查電柜構造和布線是否符合 EMC 準則。
- 檢查 DRIVE-CLiQ 布線 （斷路，接點 ......）。
參見： p9916 ( 從站斷路閾值 DRIVE-CLiQ 傳送故障 )
