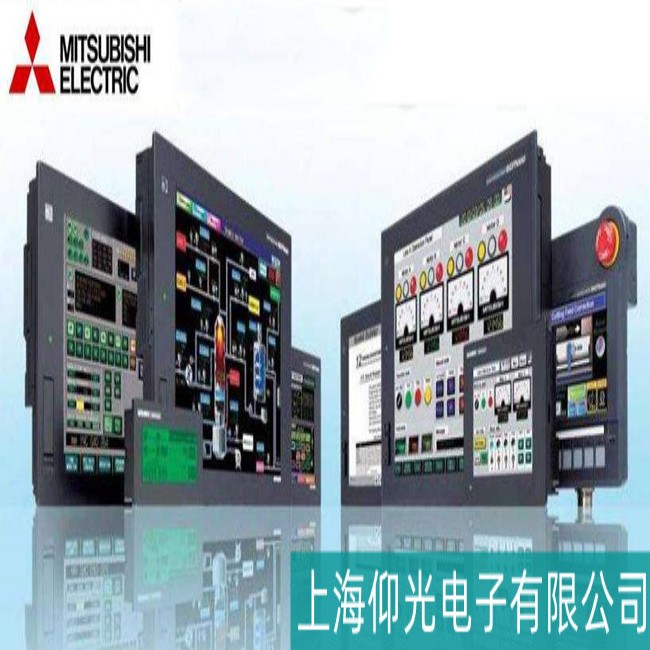

三菱觸摸屏 TSD-AT176-FN-1SD 出現觸摸偏移故障，通常與校準數據丟失、觸摸面板損壞或驅動程序異常有關。以下是專業維修流程和解決方案：
一、觸摸偏移故障分類與原因
| 故障類型 | 特征表現 | 可能原因 |
|---|---|---|
| 全區域偏移 | 所有觸摸點均勻偏移 | 校準數據丟失、驅動程序異常 |
| 局部區域偏移 | 屏幕部分區域觸摸不準 | 觸摸屏表面損傷、ITO 層局部短路 |
| 非線性偏移 | 觸摸點位置無規律偏移 | 觸摸控制 IC 損壞、主板信號干擾 |
| 間歇性偏移 | 偶爾出現觸摸不準 | 排線接觸不良、電源紋波過大 |
二、分步排查與修復流程
1. 系統校準操作（優先執行）
-
自動校準
- 進入觸摸屏主菜單→設置→校準→按提示點擊十字光標中心（需完成 5 點校準）。
- 若校準過程中提示 “校準失敗”，可能是觸摸屏表面有污漬，用干凈軟布擦拭后重試。
-
強制校準
- 斷電狀態下同時按住屏幕左上角和右下角，接通電源，進入隱藏校準模式（適用于系統界面無法進入的情況）。
2. 硬件連接檢查
-
觸摸控制板排線
- 拆卸觸摸屏前殼，檢查觸摸控制板（通常位于屏幕背面）到主板的排線連接是否松動，重新插拔并固定卡扣。
- 檢查排線金手指是否氧化，用橡皮擦清潔后測試。
-
觸摸屏接口測試
-
測量觸摸控制板的 5V 供電（TP_VCC）和 I2C/SPI 通訊信號（SDA/SCL），正常波形參考：
plaintext
觸摸控制板信號測試： ┌─────────────┐ │ TP_VCC(5V) │───► 萬用表測量4.75-5.25V ├─────────────┤ │ SDA │───► 示波器檢測有數據波動 ├─────────────┤ │ SCL │───► 示波器檢測400kHz時鐘信號 └─────────────┘
-
測量觸摸控制板的 5V 供電（TP_VCC）和 I2C/SPI 通訊信號（SDA/SCL），正常波形參考：
3. 觸摸屏本體檢測
-
表面損傷檢查
- 強光下觀察屏幕表面是否有細微裂紋（尤其邊框處），觸摸偏移區域與裂紋位置通常對應。
- 輕微劃傷可用專用屏幕修復液處理，嚴重?fù)p傷需更換觸摸屏。
-
觸摸控制 IC 代換
- 觸摸屏控制 IC（如 FT5406、GT911）損壞會導致偏移，更換同型號 IC（需用熱風槍 320℃拆卸）。
4. 主板與軟件故障處理
-
驅動程序更新
- 通過三菱 GT Designer3 軟件下載最新觸摸屏驅動，進入系統設置→驅動管理→更新驅動。
- 注意：更新前備份用戶工程文件（路徑：C:\MELSOFT\GT\Projects）。
-
主板觸摸信號處理電路
- 檢查主板上的觸摸信號放大芯片（如 LM324）是否損壞，測量其輸入 / 輸出電壓是否正常。
- 若主板有焊點脫落（常見于接口附近），用烙鐵補焊修復。
三、維修工具與備件清單
| 工具 / 備件 | 作用 | 推薦型號 |
|---|---|---|
| 數字萬用表 | 電壓 / 電阻測量 | 福祿克 17B+ |
| 示波器 | 檢測通訊信號波形 | 普源 DS1054Z |
| 熱風槍 | 芯片拆焊 | 快克 850D |
| 觸摸屏組件 | 整體更換觸摸屏 | 三菱原裝 TSD-AT176 觸摸組件 |
| 觸摸控制 IC | 替換損壞芯片 | FT5406、GT911 |
四、特殊場景處理
場景 1：新安裝觸摸屏偏移
-
檢查安裝平整度
- 確認觸摸屏安裝支架無變形，屏幕與前面板貼合緊密，避免懸空導致按壓時變形。
場景 2：高溫環境下偏移
-
散熱優化
- 在觸摸屏背部粘貼導熱硅膠片 + 鋁制散熱片，降低觸摸控制 IC 工作溫度（正�！�60℃）。
場景 3：工業環境干擾導致偏移
-
接地與屏蔽
- 確保觸摸屏金屬外殼可靠接地（接地電阻＜1Ω），通訊線采用雙絞屏蔽線并單點接地。
五、預防措施
-
定期校準
- 建議每月進行一次觸摸屏校準，特別是在工業振動環境中使用的設備。
-
表面保護
- 張貼防刮鋼化膜（透光率＞92%），避免尖銳物體接觸屏幕。
-
電源管理
- 使用穩壓電源（紋波＜50mV），避免使用開關電源直接供電，可增加 LC 濾波電路。
六、維修案例參考
案例 1：
- 現象：全屏向右上方偏移約 1cm
- 原因：校準數據丟失
- 修復：進入強制校準模式重新校準，故障排除
案例 2：
- 現象：屏幕右下角觸摸無響應，其他區域偏移
- 原因：觸摸屏 ITO 層局部斷裂
- 修復：更換觸摸屏組件，偏移問題解決
若維修后仍存在偏移，建議聯系三菱技術支持，提供觸摸屏 S/N 碼和校準日志（路徑：C:\MELSOFT\GT\Logs），以便進一步分析。
