第一步：外觀與基礎檢查
-
物理損傷檢查
- 查看法蘭盤、外殼是否有裂紋、變形或撞擊痕跡；
- 檢查轉子與定子之間的氣隙是否均勻，有無刮擦痕跡；
- 確認電纜接頭、航空插頭是否松動、氧化或針腳彎曲。
-
清潔維護
- 若帶轉速測量功能，需清潔轉子槽盤和定子光學傳感器（避免粉塵 / 油污遮擋）；
- 用無水乙醇擦拭法蘭面和接頭，去除油污與灰塵。
⚡ 第二步：電氣與信號排查
-
供電與線路檢測
- 測量供電電壓是否符合手冊要求（通常為 24V DC ±5%）；
- 用萬用表檢測信號線通斷、絕緣電阻，確認無短路 / 斷路；
- 檢查屏蔽層接地是否良好，避免電磁干擾。
-
Shunt 信號自檢

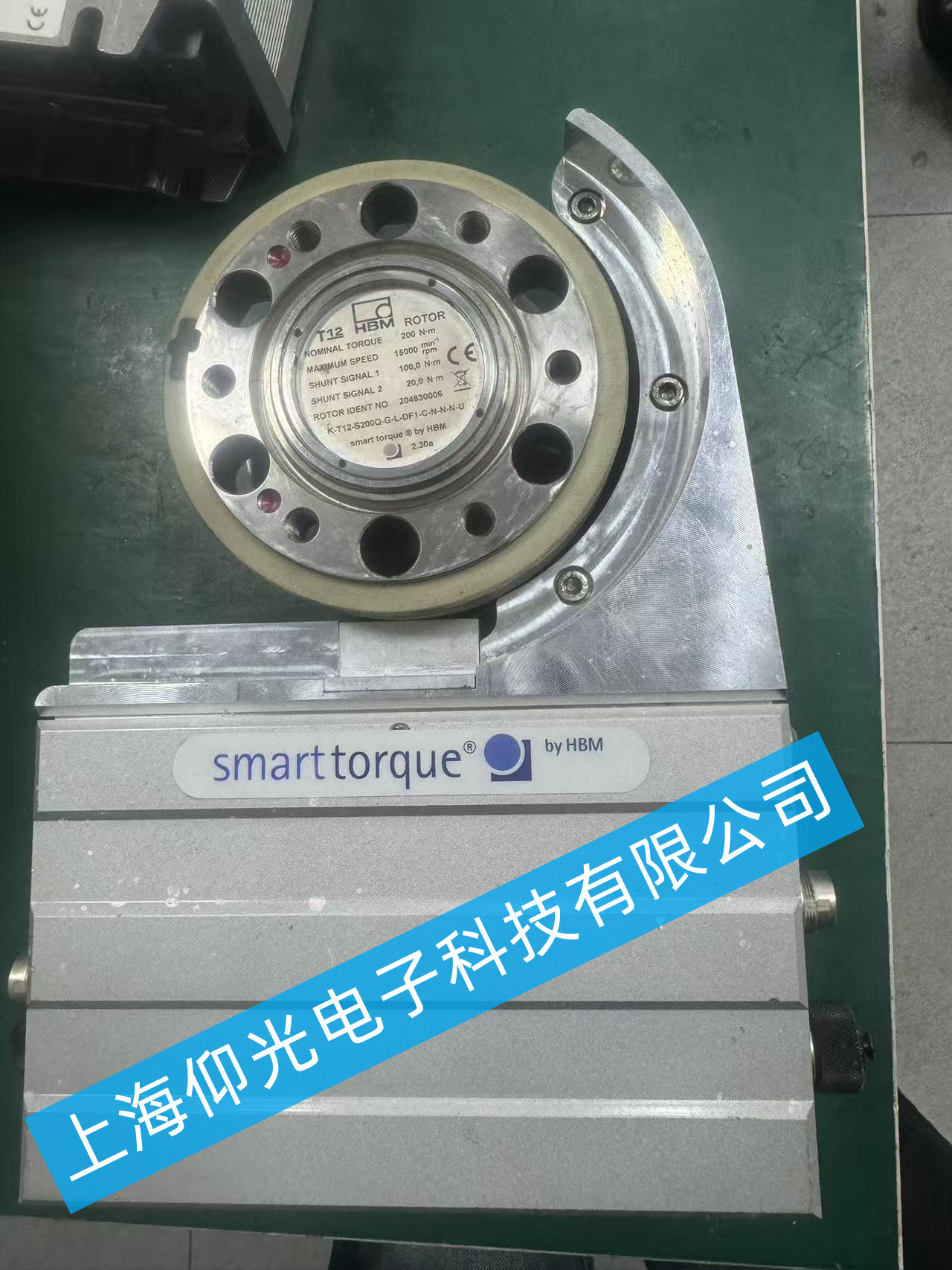

- 利用銘牌標注的 Shunt Signal 1（100.0 N・m）和 Shunt Signal 2（20.0 N・m）進行自檢；
- 觸發 Shunt 后，對比輸出值與理論值，偏差＞3% 則說明傳感器內部應變橋或電路異常。
-
LED 狀態判斷
- 上電后 LED 應先紅閃→黃閃→常亮綠 / 黃，若常紅或不亮，說明供電 / 通信 / 對齊故障。
📡 第三步：對齊與校準
-
轉子 - 定子對齊
- 使用原廠自粘墊片調整徑向 / 軸向間隙，確保氣隙均勻；
- 同軸度誤差需控制在≤0.05mm，否則會導致測量失真或早期損壞。
-
零點與量程校準
- 無負載狀態下執行零點校準，消除溫度漂移；
- 使用標準扭矩源進行全量程標定，驗證線性度是否符合 0.005%/10K 的精度要求。
🚨 第四步：深度故障處理
- 輕微故障：信號漂移、接觸不良 → 重新接線、清潔接頭、重新校準即可恢復。
- 中度故障：光學轉速系統污染 → 專業清潔光學組件后重新對齊。
- 重度故障：應變片斷裂、電路板燒毀、轉子變形 → 需送 HBM 授權維修中心更換核心部件，或直接更換傳感器。
-
上海仰光電子的技術團隊具有多年的維修經驗和專業技能，能夠準確診斷故障，并提供高效、可靠的修復方案。在維修過程中，我們將嚴格按照標準化的維修流程進行，確保維修質量和效果。
