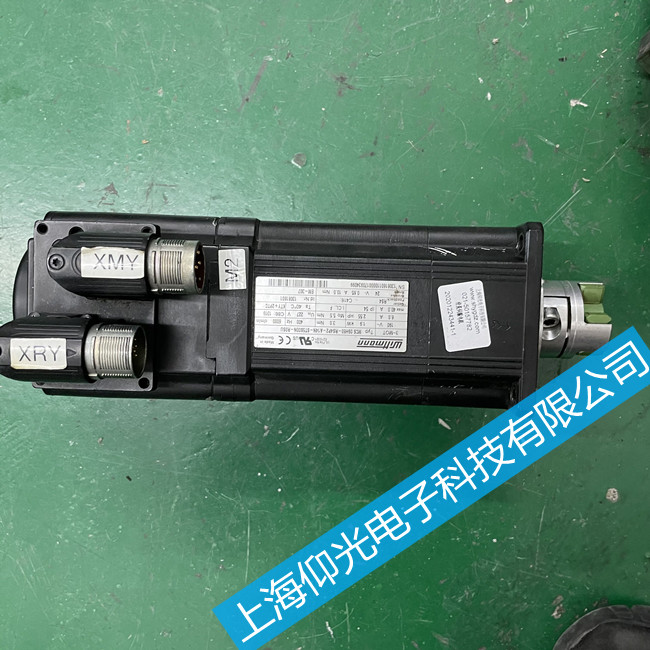

倫茨伺服電機維修MDFKABS100-22過流故障維修方法
一、故障本質與核心原因
過流故障的本質是驅動器檢測到輸出電流超過了設定的安全閾值。對于 MDFKABS100-22 型號,故障根源通常集中在以下四個方面:
機械負載異常:電機軸或傳動機構(如絲桿、減速機)卡死、軸承損壞,導致電機堵轉,電流瞬間飆升。
電氣絕緣損壞:電機繞組匝間短路、對地短路,或動力電纜(U/V/W)絕緣破損導致相間短路。
驅動器參數與硬件故障:加速時間設置過短導致電流沖擊;驅動器內部 IGBT 模塊擊穿、電流檢測電路(霍爾傳感器)漂移。
外部環境干擾:電源電壓波動、編碼器信號受干擾導致控制環震蕩,引發電流異常
倫茨伺服電機分步排查與維修流程
遵循“先外部后內部、先機械后電氣”的原則,避免盲目更換器件。
步驟 1:機械與負載脫機排查
手動測試:斷開電機與負載的聯軸器,手動轉動電機軸。正常情況下應平滑無卡滯。若感覺阻力大或有異響,說明電機內部軸承損壞或磁鋼摩擦,需拆解更換軸承。
負載檢查:檢查傳動機構(如皮帶、齒輪)是否過緊或潤滑不良。若負載慣量過大,需考慮更換更大功率電機或優化機械設計。
步驟 2:電機本體電氣檢測(關鍵步驟)
斷開電機與驅動器的連接線,測量電機接線盒內的端子:
繞組電阻:使用萬用表電阻檔測量 U-V、V-W、W-U 三相電阻。MDFKABS100-22 的繞組電阻通常在幾歐姆級別,三相電阻值偏差應 ≤ 5%。若某相電阻為 0 或無窮大,說明繞組短路或斷路。
絕緣電阻:使用兆歐表(500V 檔)測量繞組對地(電機外殼)絕緣電阻。正常值應 ≥ 5 MΩ。若低于 0.5 MΩ,說明絕緣老化或破損,需進行浸漆修復或更換電機
倫茨伺服電機維修故障:磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大,剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對,編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂,軸斷裂、齒輪槽磨損等故障維修。
