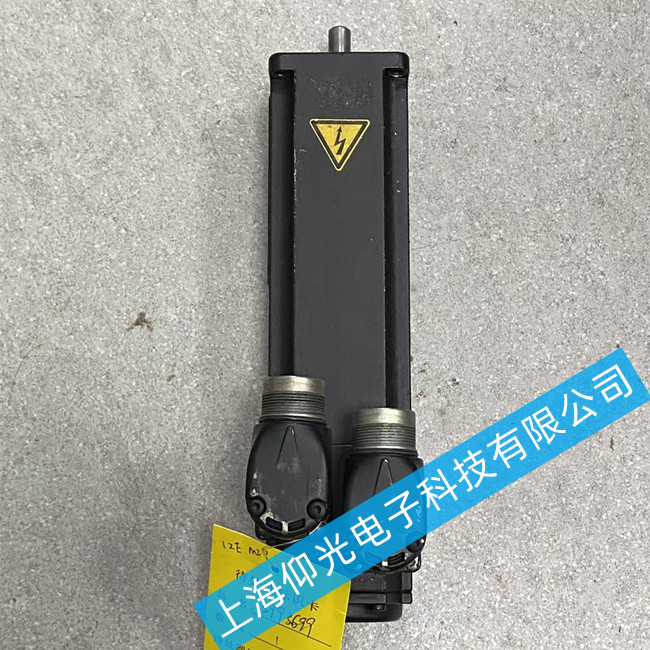

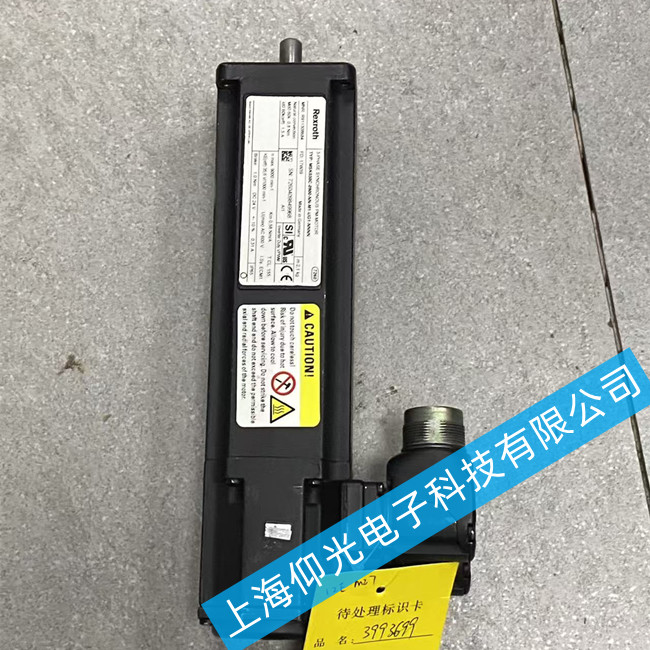

力士樂伺服電機MSK030C-0900-NN-M1-UG1-NNNN異響故障維修
力士樂伺服電機異響故障維修方法、帶多圈絕對值編碼器(UG1)、無抱閘的小功率伺服,異響分三類:機械軸承 / 傳動(最常見)、編碼器反饋異常、電氣 / 參數 / 電磁嘯叫,按「先空載排除外部→再電機本體→最后電氣 / 參數」順序排查。
一、安全前置(必須執行)
斷電:斷開驅動器主電源(DC24V / 三相),掛牌上鎖,等待 10 分鐘放電,佩戴防靜電手環
空載隔離:拆下聯軸器 / 負載,讓電機軸完全空載,區分是電機本體異響,還是外部負載 / 傳動問題
聽聲分類(快速定位):
低頻周期性「咯噔 / 沙沙」→軸承磨損、潤滑失效、轉子掃膛
高頻尖銳「嘯叫 / 尖叫」→編碼器信號異常、增益過高、電磁共振
沉悶「嗡嗡 / 抖動」→繞組 / 電流不平衡、缺相、磁鋼退磁
間歇性卡頓→編碼器跳變、聯軸器偏心、制動器未脫開(本型號無抱閘)
力士樂伺服電機維修編碼器與電氣反饋(高頻嘯叫 / 抖動異響)
該型號配多圈絕對值編碼器(UG1),信號異常會引發伺服震蕩、高頻尖叫、定位不準
1. 編碼器線纜與接線
檢查編碼器線:有無破損、屏蔽層接地不良、插頭松動→重新壓接、更換屏蔽線,單端接地(驅動器側),與動力線分開走線(間距≥10cm)
測編碼器供電:+5V±0.2V,電壓不穩→更換電源 / 濾波
2. 編碼器信號檢測
驅動器監控:查看位置反饋、速度反饋是否連續、無跳變、無丟步;跳變 / 異!幋a器故障
維修:清潔光柵、重新校準零點;損壞則更換原廠 UG1 絕對值編碼器,并做編碼器零點標定(力士樂專用軟件 / 驅動器參數)
3. 繞組與電氣檢測(沉悶嗡嗡聲)
三相繞組絕緣:兆歐表測 UVW 對地絕緣≥100MΩ,匝間電阻平衡(偏差 < 2%)→絕緣下降、匝間短路需重繞 / 換定子
三相電流:鉗形表測運行電流,三相不平衡 > 5%→驅動器缺相、IGBT 故障、繞組異常
磁鋼檢測:檢查轉子磁鋼有無退磁、碎裂→退磁會導致轉矩波動、異響,需更換轉子
