一、故障點定位

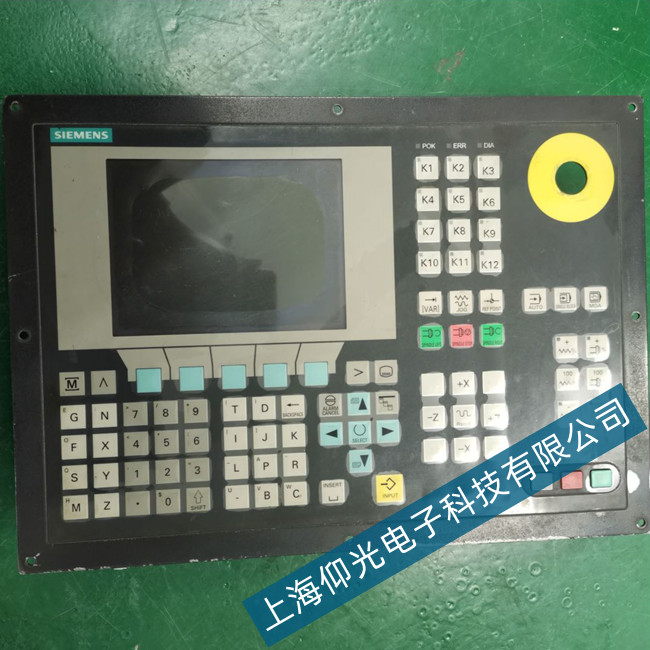

西門子300201報警（軸 %1 驅動 %2 總線存取停頓），核心故障點鎖定NCU 與驅動間通信鏈路、驅動電源模塊、軸卡 / 驅動模塊、總線電纜四大關鍵部位。
通信鏈路：Drive Bus 總線電纜、接頭、屏蔽層，數據傳輸超時（1ms 內未完成）。
驅動電源：611D/611U 電源模塊、直流母線、輸入空開，供電不穩觸發超時。
控制硬件：NCU 控制板、軸卡、驅動功率模塊，ASIC 或芯片故障致通信中斷。
外圍連接：電機動力線、編碼器線、接地端子，干擾或虛接引發通信異常。
二、故障原因分析
300201 本質是NC 與驅動通信超時，多由硬件虛接、電源波動、模塊老化、電磁干擾疊加導致。
總線通信故障（最常見）：總線電纜老化、破損、屏蔽接地不良；接頭氧化、松動、針腳變形；多軸總線串聯時某段異常，導致整鏈超時。
電源供電異常：輸入電壓缺相、波動大；電源模塊電容鼓包、輸出不穩；直流母線連接松動、打火，驅動供電中斷觸發超時。
控制模塊損壞：NCU 板卡積塵、虛焊、芯片老化；軸卡或驅動模塊故障，無法響應 NC 讀寫指令；模塊固件版本不兼容，通信握手失敗。
干擾與環境誘因：大功率設備啟停產生電磁干擾；控制柜溫濕度超標、散熱不良；接地系統不良，共模干擾導致數據丟包。
三、維修處理角度
維修遵循先通信后電源、先外圍后核心、先互換測試后更換原則，快速定位修復。
（一）總線通信排查（優先操作）
斷電檢查：目視總線電纜無破損、老化，接頭清潔無氧化，針腳無變形；屏蔽層單端可靠接地，遠離動力線。
互換測試：將報警軸總線與正常軸互換，若報警轉移則更換總線電纜；清潔接頭并重新壓實，確保接觸良好。
通信參數：通過 STEP7 核對 NC 與驅動通信地址、波特率一致；恢復總線參數默認值，消除配置漂移。
（二）電源系統檢修
電壓測量：三相輸入電壓平衡（±5%），無缺相；直流母線電壓正常（600V 左右），無波動。
模塊檢查：電源模塊無焦痕、異響、異味；電容無鼓包、漏液，散熱風機運轉正常；緊固母線連接螺釘，消除虛接。
負載測試：斷開驅動負載，空載通電觀察報警是否消失；若消失則排查電機或動力線短路、接地故障。
（三）控制模塊診斷
互換驗證：將報警軸軸卡 / 驅動模塊與正常軸互換，若報警轉移則更換故障模塊；清潔 NCU 板卡灰塵，檢查有無虛焊、燒蝕元件。
固件升級：統一 NCU 與驅動固件版本至最新，修復兼容性問題；備份參數后恢復出廠設置，重新配置軸參數。
硬件檢測：用萬用表測量模塊供電、通信接口電壓正常；更換備用模塊測試，排除原模塊硬件故障。
（四）環境與干擾治理
散熱優化：清理控制柜散熱風道粉塵，檢查風機正常；環境溫度控制在 0-40℃，避免高溫運行。
干擾抑制：動力線與通信線分開布線，間距≥30cm；加裝電源濾波器、信號濾波器，減少電磁干擾。
接地規范：設備接地電阻≤4Ω，所有屏蔽層、金屬柜體可靠接地，消除共模干擾。
（五）空載與負載驗證
維修后空載運行 30 分鐘，無 300201 報警、通信正常；輕載運行 1 小時，軸運動平穩、無異常，再投入生產。
結語
西門子300201報警核心是總線通信超時，多由電纜虛接、電源不穩、模塊老化、干擾超標導致。維修關鍵在于優先排查總線、穩定供電、互換定位模塊、治理干擾；日常運維定期清潔總線接頭、校驗電源、升級固件、優化布線，可徹底杜絕此類報警，保障數控系統穩定運行。
